DC 无框风扇

MFD9225L

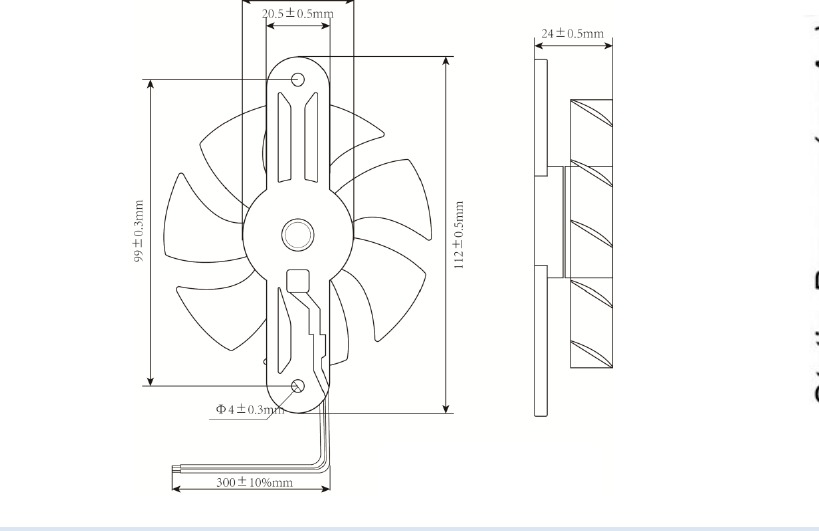

112 x 85.5 x 24.5 mm

风量

31.9~66.2 CFM

转速

2500~4500 RPM

噪音

27.5~46.4 dB(A)

产品规格

尺寸	112 x 85.5 x 24.5 mm
电压	12V / 24V / 48V DC
马达	无刷直流
框架	塑胶 PBT UL94V-0
扇叶	塑胶 PBT UL94V-0
轴承类型	滚珠轴承 / 含油轴承
工作温度	滚珠轴承: -10 ~ 70°C / 含油轴承: -10 ~ 70°C
预期寿命	滚珠轴承: 50,000 小时 (25°C) / 含油轴承: 20,000 小时 (25°C)
可选功能	FG / PWM / RD / LD

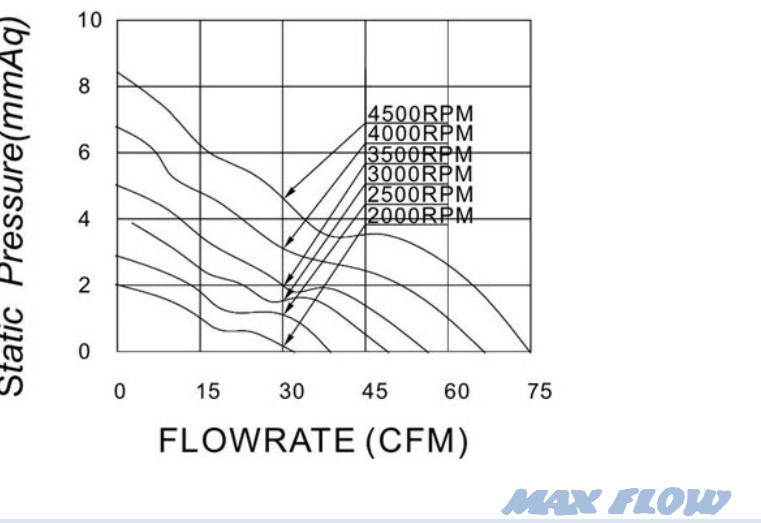

型号与规格

型号	额定电压 (V)	工作电压范围 (V)	额定电流 (A)	输入功率 (W)	转速 (RPM)	最大风量 (CFM)	最大静压 (mmH₂O)	噪音 (dB-A)
MFD9225LD1-LB	12	7 ~ 13.5	0.07	0.84	2500	31.9	2.01	27.5
MFD9225LD1-LS	12	7 ~ 13.5	0.07	0.84	2500	31.9	2.01	27.5
MFD9225LD1-MB	12	7 ~ 13.5	0.12	1.44	3000	38.3	2.92	33.7
MFD9225LD1-MS	12	7 ~ 13.5	0.12	1.44	3000	38.3	2.92	33.7
MFD9225LD1-HB	12	7 ~ 13.5	0.14	1.68	3500	49	4.11	39.1
MFD9225LD1-HS	12	7 ~ 13.5	0.14	1.68	3500	49	4.11	39.1
MFD9225LD1-HHB	12	7 ~ 13.5	0.24	2.88	4000	54.8	4.99	42.4
MFD9225LD1-HHS	12	7 ~ 13.5	0.24	2.88	4000	54.8	4.99	42.4
MFD9225LD1-HVB	12	7 ~ 13.5	0.32	3.84	4500	66.2	6.78	46.4
MFD9225LD1-HVS	12	7 ~ 13.5	0.32	3.84	4500	66.2	6.78	46.4
MFD9225LD2-LB	24	18 ~ 26.5	0.06	1.44	2500	31.9	2.01	27.5
MFD9225LD2-LS	24	18 ~ 26.5	0.06	1.44	2500	31.9	2.01	27.5
MFD9225LD2-MB	24	18 ~ 26.5	0.08	1.92	3000	38.3	2.92	33.7
MFD9225LD2-MS	24	18 ~ 26.5	0.08	1.92	3000	38.3	2.92	33.7
MFD9225LD2-HB	24	18 ~ 26.5	0.12	2.88	3500	49	4.11	39.1
MFD9225LD2-HS	24	18 ~ 26.5	0.12	2.88	3500	49	4.11	39.1
MFD9225LD2-HHB	24	18 ~ 26.5	0.15	3.6	4000	54.8	4.99	42.4
MFD9225LD2-HHS	24	18 ~ 26.5	0.15	3.6	4000	54.8	4.99	42.4
MFD9225LD2-HVB	24	18 ~ 26.5	0.16	3.84	4500	66.2	6.78	46.4
MFD9225LD2-HVS	24	18 ~ 26.5	0.16	3.84	4500	66.2	6.78	46.4
MFD9225LD4-LB	48	36 ~ 54	0.03	1.44	2500	31.9	2.01	27.5
MFD9225LD4-LS	48	36 ~ 54	0.03	1.44	2500	31.9	2.01	27.5
MFD9225LD4-MB	48	36 ~ 54	0.04	1.92	3000	38.3	2.92	33.7
MFD9225LD4-MS	48	36 ~ 54	0.04	1.92	3000	38.3	2.92	33.7
MFD9225LD4-HB	48	36 ~ 54	0.05	2.4	3500	49	4.11	39.1
MFD9225LD4-HS	48	36 ~ 54	0.05	2.4	3500	49	4.11	39.1
MFD9225LD4-HHB	48	36 ~ 54	0.06	2.88	4000	54.8	4.99	42.4
MFD9225LD4-HHS	48	36 ~ 54	0.06	2.88	4000	54.8	4.99	42.4
MFD9225LD4-HVB	48	36 ~ 54	0.08	3.84	4500	66.2	6.78	46.4
MFD9225LD4-HVS	48	36 ~ 54	0.08	3.84	4500	66.2	6.78	46.4

讯号输出选择

本系列的 FG／PWM／RDH／RDL／LD 讯号依型号选配，请以完整料号确认或洽询业务。

讯号	方向	用途	讯号说明
PWM	控制输入	脉宽调变转速控制	业界常见控制频率为 25 kHz ±10%；0% 占空比可能为最低转速或停止，建议控制区间常为 20–100%，仍须依完整料号承认书确认。
VPWM	控制输入	DC 电压讯号转速控制	EC 系列以外部直流控制电压调整转速；常见控制范围为 0-5 V 或 0-10 V。控制线须与风扇电源负极共地，实际输入范围、线色、阻抗及最低转速依完整料号承认书。
FG / TACH	状态输出	回报转速脉波	常见为开集极／开汲极输出，外接 4.7–10 kΩ 上拉；典型为每转 2 脉波，RPM = FG Hz × 60 ÷ 2。上拉至主机逻辑电源，不直接接风扇电源。
RDH / RDL	警报输出	锁转警报 Rotation Detector / Locked-rotor Alarm	RD 是锁转状态输出，不代表反向旋转。RDH 在风扇锁转／停止时输出高电位；RDL 在风扇锁转／停止时输出低电位。常见为开集极输出，启动延迟与实际电位依完整料号承认书。
LD	警报输出	Life Detection 寿命／低转速侦测	用于侦测转速衰退或风扇老化；当转速低于额定转速约 70% 时输出低电位警示。LD 与 RD 锁转警报功能不同，且仅部分型号提供。

讯号判读：RDH／RDL 是同一种锁转警报的两种输出极性，LD 则是寿命／低转速侦测；三者不可混用。线色不能作为功能判定依据。PWM／VPWM 为系列能力说明，实际型号、线色与控制范围须依承认书确认。

典型讯号图式

FG / TACH

转速脉波输出

连续脉波供主机换算转速。常见为开集极输出；每转脉波数、上拉电压与电阻须依个别型号确认。

PWM

脉宽调变转速控制输入

占空比用于设定转速。频率、振幅、有效占空比、最低转速及输入端接法不可视为通用值。

VPWM

DC 电压讯号转速控制输入

外部直流控制电压由 VPWM 线输入，并与电源负极共地；转速由最低值随控制电压上升至最高值，实际线色与范围依承认书。

LD

Life Detection　寿命／低转速侦测输出

当转速低于额定转速约 70% 时输出低电位，用于侦测性能衰退；LD 与 RD 锁转警报不同。

RDH / RDL

锁转警报的两种输出极性

RDH：锁转时为高电位；RDL：锁转时为低电位。两者仅极性相反，皆用于判定风扇是否锁转／停止；启动延迟与电气规格依完整料号承认书。

图式阅读原则：以上为 MAX FLOW 功能概念图，不是所有系列的固定电气参数。实际设计前须取得完整料号的线色、额定值、上拉条件、输出极性与失效状态。

料号编码说明

MFD系列

12025尺寸

L支架

D1电压

H转速

B轴承

范例　MFD12025LD1-HB
由左至右依序为 MFD 系列、尺寸码、支架码、电压码、转速码与轴承码；编码顺序与 DC FAN 一致，差别在无框风扇多一位支架码、且型录所列料号不含讯号码。实际可选组合依完整料号承认书。

MFD

DC 无框风扇系列

12025

尺寸码：框体 120mm、厚度 25mm

长方形支架系列：MFD9225L／MFD12025L／MFD12038L／MFD15050L

圆形或其他支架结构系列；其余字母依产品图面区分

电压码

D055 VDC

D112 VDC

D224 VDC

D448 VDC

转速码

L低速

M中速

H高速

LM / HL / HV两码转速码为同一速别内的细分档位（另有 LL／LH／LV／ML／VL／VM／VH／HH），以各系列料号表所列为准

轴承码

B双滚珠轴承

S含油轴承

讯号码

型录所列料号不含讯号码；PWM／FG／RD／LD 为选配功能，需要时请向业务索取完整料号

部分机种另有客制后缀（线长、接头型式、防水等级等），订购前请向业务确认完整料号。
