DC 鼓风机
MFB5015
50 x 50 x 15 mm
风量
2.81~4.23 CFM
转速
4000~6000 RPM
噪音
34.3~44.3 dB(A)
产品规格
| 尺寸 | 50 x 50 x 15 mm |
| 电压 | 5V / 12V DC |
| 马达 | 无刷直流 |
| 框架 | 塑胶 PBT UL94V-0 |
| 扇叶 | 塑胶 PBT UL94V-0 |
| 轴承类型 | 滚珠轴承 / 含油轴承 |
| 工作温度 | 滚珠轴承: -10 ~ 70°C / 含油轴承: 0 ~ 60°C |
| 预期寿命 | 滚珠轴承: 50,000 小时 (25°C) / 含油轴承: 30,000 小时 (25°C) |
型号与规格
| 型号 | 电压 (V) | 电流 (A) | 功率 (W) | 转速 (RPM) | 风量 (CFM) | 静压 (mmH₂O) | 噪音 (dB-A) | 轴承 |
|---|---|---|---|---|---|---|---|---|
| MFB5015D05-LS | 5 | 0.12 | 0.6 | 4000 | 2.81 | 7.56 | 34.3 | 含油 |
| MFB5015D05-MS | 5 | 0.17 | 0.84 | 4500 | 3.15 | 9.69 | 37.1 | 含油 |
| MFB5015D05-HS | 5 | 0.22 | 1.1 | 5000 | 3.54 | 12.57 | 39.6 | 含油 |
| MFB5015D05-HHS | 5 | 0.26 | 1.3 | 5500 | 3.96 | 16.12 | 42.5 | 含油 |
| MFB5015D05-VHS | 5 | 0.39 | 1.95 | 6000 | 4.23 | 19.38 | 44.3 | 含油 |
| MFB5015D05-HVS | 5 | 0.4 | 2.45 | 6500 | 4.71 | 23.98 | 46.3 | 含油 |
| MFB5015D1-LS | 12 | 0.05 | 0.6 | 4000 | 2.81 | 7.56 | 34.3 | 含油 |
| MFB5015D1-MB | 12 | 0.07 | 0.84 | 4500 | 3.15 | 9.69 | 37.1 | 滚珠 |
| MFB5015D1-HB | 12 | 0.09 | 1.1 | 5000 | 3.54 | 12.57 | 39.6 | 滚珠 |
| MFB5015D1-HHB | 12 | 0.12 | 1.4 | 5500 | 3.96 | 16.12 | 42.5 | 滚珠 |
| MFB5015D1-VHB | 12 | 0.13 | 2.5 | 6000 | 4.23 | 19.38 | 44.3 | 滚珠 |
| MFB5015D1-HVB | 12 | 0.24 | 2.88 | 6500 | 4.71 | 23.98 | 46.3 | 滚珠 |

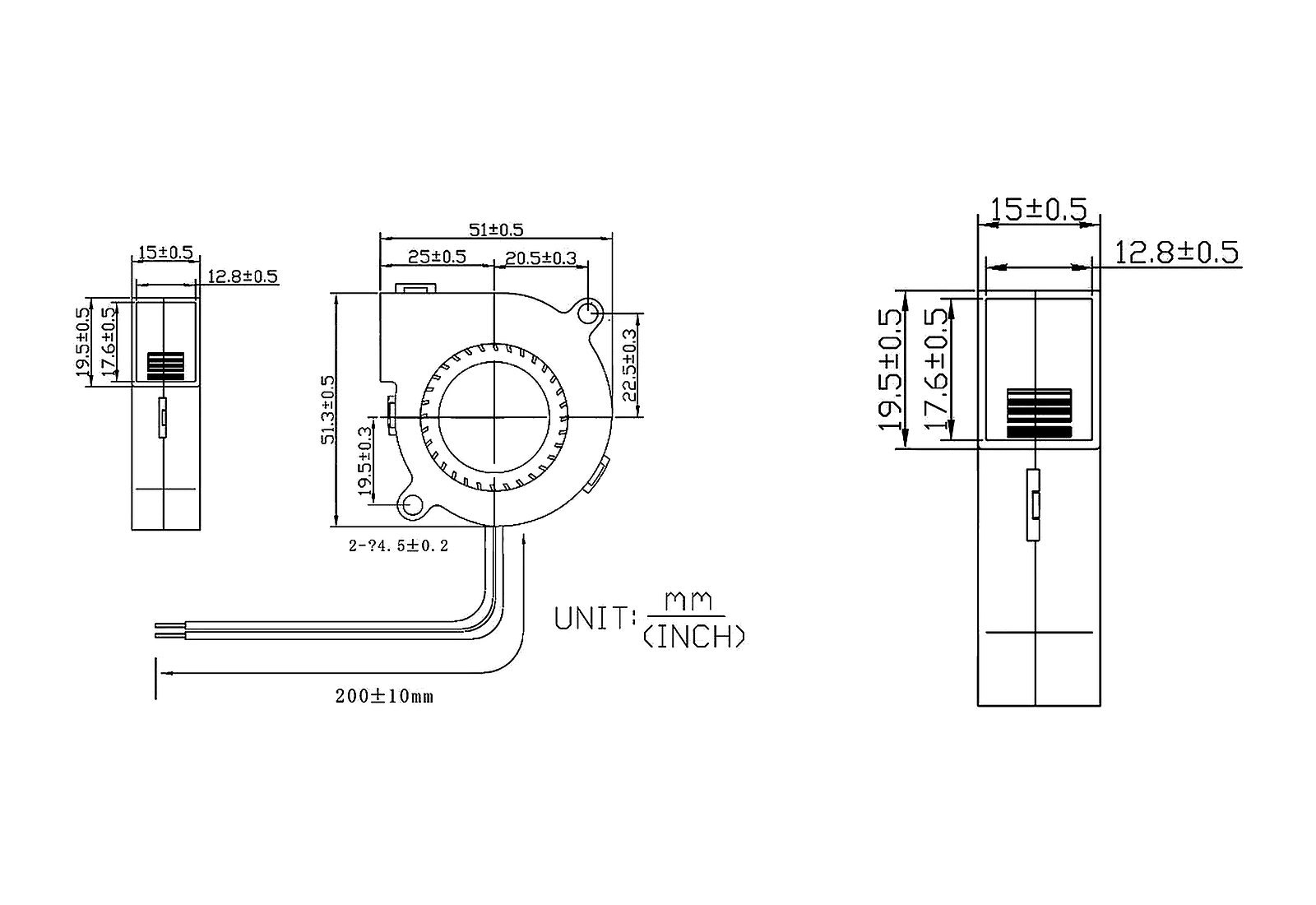

尺寸图

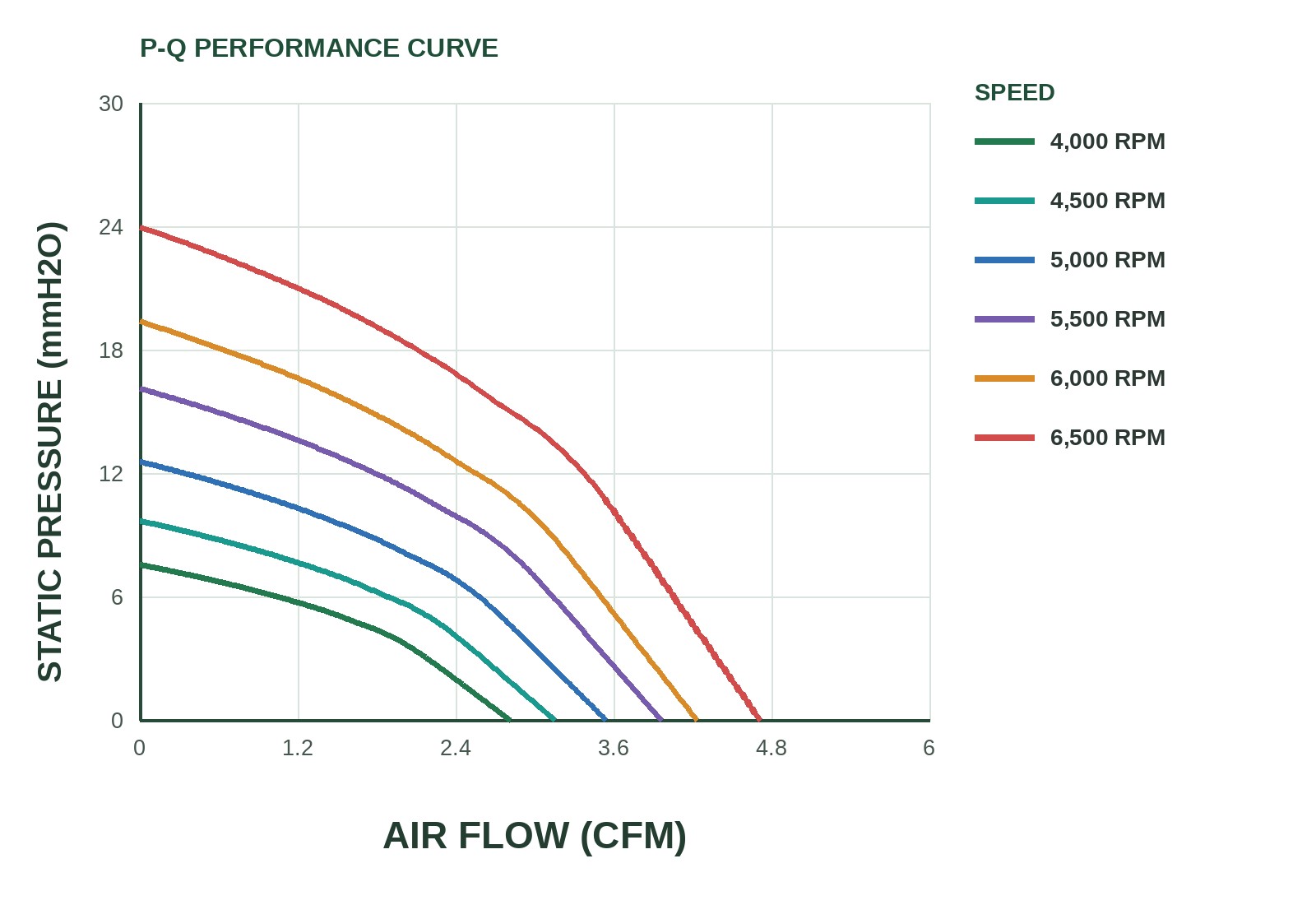

P&Q 曲线图
讯号输出选择
本系列可选配以下讯号功能（依完整料号）：
FGPWMRDLD
| 讯号 | 方向 | 用途 | 讯号说明 |
|---|---|---|---|
| PWM | 控制输入 | 脉宽调变转速控制 | 业界常见控制频率为 25 kHz ±10%；0% 占空比可能为最低转速或停止，建议控制区间常为 20–100%，仍须依完整料号承认书确认。 |
| VPWM | 控制输入 | DC 电压讯号转速控制 | EC 系列以外部直流控制电压调整转速；常见控制范围为 0-5 V 或 0-10 V。控制线须与风扇电源负极共地，实际输入范围、线色、阻抗及最低转速依完整料号承认书。 |
| FG / TACH | 状态输出 | 回报转速脉波 | 常见为开集极／开汲极输出，外接 4.7–10 kΩ 上拉；典型为每转 2 脉波，RPM = FG Hz × 60 ÷ 2。上拉至主机逻辑电源，不直接接风扇电源。 |
| RDH / RDL | 警报输出 | 锁转警报 Rotation Detector / Locked-rotor Alarm | RD 是锁转状态输出，不代表反向旋转。RDH 在风扇锁转／停止时输出高电位；RDL 在风扇锁转／停止时输出低电位。常见为开集极输出，启动延迟与实际电位依完整料号承认书。 |
| LD | 警报输出 | Life Detection 寿命／低转速侦测 | 用于侦测转速衰退或风扇老化；当转速低于额定转速约 70% 时输出低电位警示。LD 与 RD 锁转警报功能不同，且仅部分型号提供。 |
讯号判读：RDH／RDL 是同一种锁转警报的两种输出极性，LD 则是寿命／低转速侦测；三者不可混用。线色不能作为功能判定依据。PWM／VPWM 为系列能力说明，实际型号、线色与控制范围须依承认书确认。
典型讯号图式
FG / TACH
转速脉波输出
连续脉波供主机换算转速。常见为开集极输出；每转脉波数、上拉电压与电阻须依个别型号确认。
PWM
脉宽调变转速控制输入
占空比用于设定转速。频率、振幅、有效占空比、最低转速及输入端接法不可视为通用值。
VPWM
DC 电压讯号转速控制输入
外部直流控制电压由 VPWM 线输入，并与电源负极共地；转速由最低值随控制电压上升至最高值，实际线色与范围依承认书。
LD
Life Detection 寿命／低转速侦测输出
当转速低于额定转速约 70% 时输出低电位，用于侦测性能衰退；LD 与 RD 锁转警报不同。
RDH / RDL
锁转警报的两种输出极性
RDH：锁转时为高电位；RDL：锁转时为低电位。两者仅极性相反，皆用于判定风扇是否锁转／停止；启动延迟与电气规格依完整料号承认书。
图式阅读原则：以上为 MAX FLOW 功能概念图，不是所有系列的固定电气参数。实际设计前须取得完整料号的线色、额定值、上拉条件、输出极性与失效状态。
料号编码说明
MFB系列
12032尺寸
B系列
D1电压
H转速
B轴承
PF讯号
IP68防护
范例 MFB12032BD1-HBPF-IP68
由左至右依序为 MFB 系列、尺寸码、系列码、电压码、转速码、轴承码、讯号码与防护等级；编码顺序与 DC FAN 一致，实际可选组合依完整料号承认书。
由左至右依序为 MFB 系列、尺寸码、系列码、电压码、转速码、轴承码、讯号码与防护等级；编码顺序与 DC FAN 一致，实际可选组合依完整料号承认书。
MFB
DC 鼓风机（离心式送风机）
12032
尺寸码：框体 120mm、厚度 32mm
B
系列码；其他系列字母依产品结构区分
电压码
D055 VDC
D112 VDC
D224 VDC
D448 VDC
转速码
L低速
M中速
H高速
HH超高速
VH最高速
轴承码
B双滚珠轴承
S含油轴承
讯号码
LLD
PPWM
FFG
RRD
讯号码固定依 L → P → F → R 顺序排列
PFPWM + FG
PRPWM + RD
R / RDLR 的锁转输出预设为 RDH，不另加 H；只有低电位型才标记 RDL
IP55 / IP68
防护等级后缀；仅适用于有对应认证或承认书的完整料号
部分机种另有客制后缀（线长、接头型式、防水等级等），
订购前请向业务确认完整料号。
