AC 电容式马达风扇
MFC20572
Ø 205 x 72 mm
风量
550~600 CFM
转速
2900~3000 RPM
噪音
70~75 dB(A)
产品规格
| 尺寸 | Ø 205 x 72 mm |
| 电压 | 110V / 220V AC, 50/60Hz |
| 马达 | 电容式马达（鼠笼式） |
| 框架 | 铝合金压铸 |
| 扇叶 | PBT + 30% 玻璃纤维 UL94V-0 |
| 轴承类型 | 滚珠轴承 / 含油轴承 |
| 工作温度 | 滚珠轴承: -20 ~ 80°C / 含油轴承: -10 ~ 60°C |
| 预期寿命 | 滚珠轴承: 50,000 小时 (60°C) / 含油轴承: 30,000 小时 (40°C) |
型号与规格
| 型号 | 轴承 | 电压 (V) | Freq (Hz) | 电流 (A) | 功率 (W) | 转速 (RPM) | 风量 (CFM) | 静压 (mmH₂O) | 噪音 (dB-A) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| MFC20572A1HBAT | 滚珠 | 110/120 | 50/60 | 0.88/0.56 | 68/97 | 2900/3000 | 550/600 | 16.5/17.3 | 70/75 | 2180 |
| MFC20572A2HBAT | 滚珠 | 220/240 | 50/60 | 0.44/0.28 | 70/97 | 2900/3000 | 550/600 | 16.5/17.3 | 70/75 | 2180 |
尺寸图

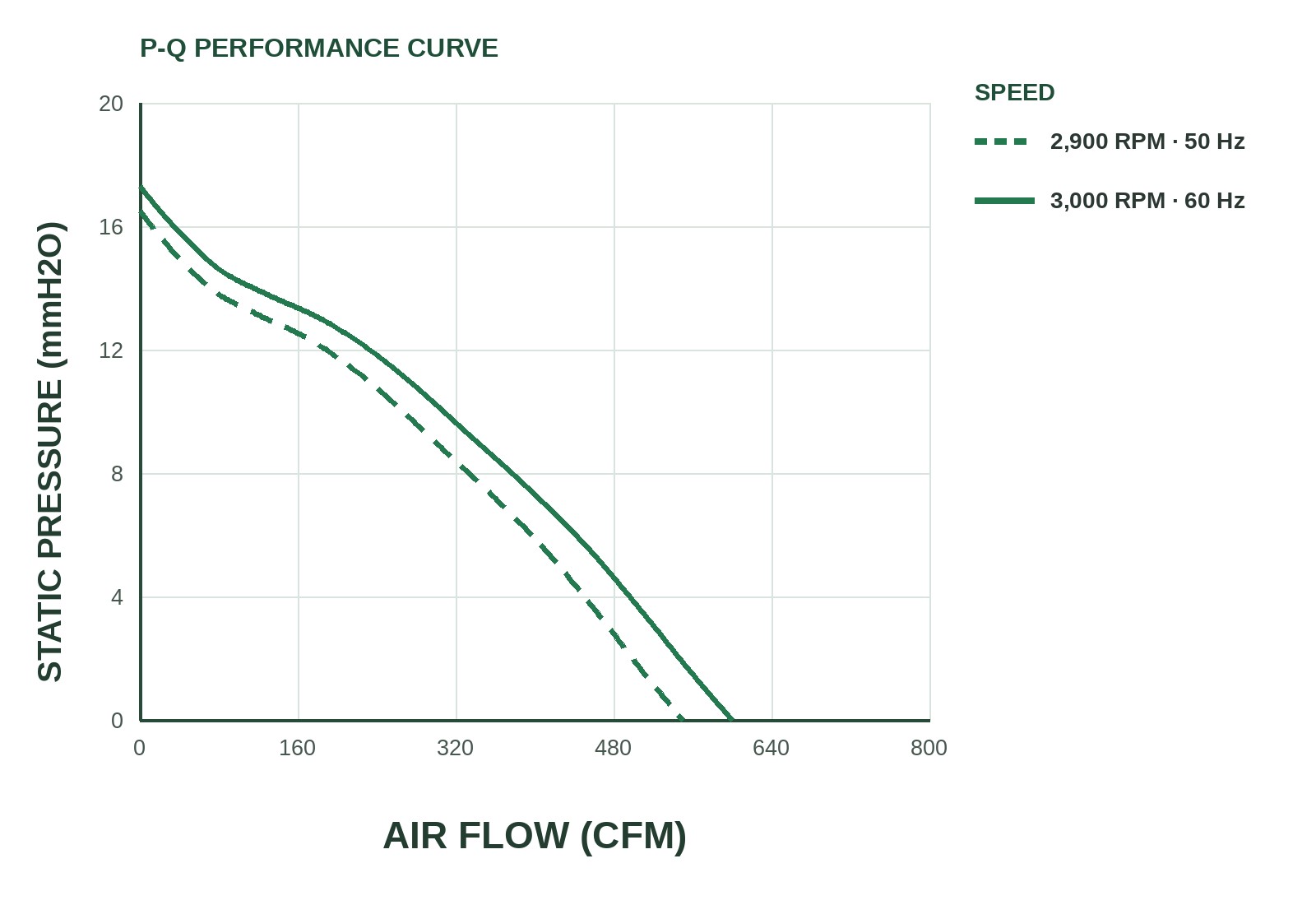

P&Q 曲线图
料号编码说明
MF系列
120框体
38厚度
A1电压
H转速
B轴承
A框材
P扇叶
T接线
IP55防护
范例 MF12038A1-HBAPT-IP55
由左至右依序为 AC 风扇系列、框体、厚度、单一额定电压、转速、轴承、框材、扇叶、接线与防护后缀；AC FAN 无讯号输出选项，实际可选组合依完整料号承认书。
由左至右依序为 AC 风扇系列、框体、厚度、单一额定电压、转速、轴承、框材、扇叶、接线与防护后缀；AC FAN 无讯号输出选项，实际可选组合依完整料号承认书。
MF
AC 轴流风扇
120 / 38
框体 120mm、厚度 38mm
电压码
A1110 / 120 VAC
A2220 / 240 VAC
A3380 / 440 VAC
转速码
L低速
M中速
H高速
轴承码
B双滚珠轴承
S含油轴承
A
铝合金压铸框
P / A
PBT＋30% 玻纤扇叶 / 铝镁合金扇叶
SQ
方形 172 × 172 外框识别；与 172 × 150 外框分开
T / L
端子接头 / 引线出线；接线型式依完整料号确认
-IP55
IP55 防水型（另有 IPX7）
部分机种另有客制后缀（线长、接头型式、防水等级等），
订购前请向业务确认完整料号。
P&Q 曲线图
