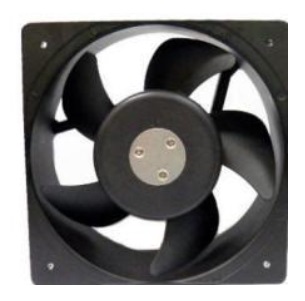

AC 電容式馬達風扇
MFC20572
Ø 205 x 72 mm
風量
550~600 CFM
轉速
2900~3000 RPM
噪音
70~75 dB(A)
產品規格
| 尺寸 | Ø 205 x 72 mm |
| 電壓 | 110V / 220V AC, 50/60Hz |
| 馬達 | 電容式馬達（鼠籠式） |
| 框架 | 鋁合金壓鑄 |
| 扇葉 | PBT + 30% 玻璃纖維 UL94V-0 |
| 軸承類型 | 滾珠軸承 / 含油軸承 |
| 工作溫度 | 滾珠軸承: -20 ~ 80°C / 含油軸承: -10 ~ 60°C |
| 預期壽命 | 滾珠軸承: 50,000 小時 (60°C) / 含油軸承: 30,000 小時 (40°C) |
型號與規格
| 型號 | 軸承 | 電壓 (V) | Freq (Hz) | 電流 (A) | 功率 (W) | 轉速 (RPM) | 風量 (CFM) | 靜壓 (mmH₂O) | 噪音 (dB-A) | 重量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| MFC20572A1HBAT | 滾珠 | 110/120 | 50/60 | 0.88/0.56 | 68/97 | 2900/3000 | 550/600 | 16.5/17.3 | 70/75 | 2180 |
| MFC20572A2HBAT | 滾珠 | 220/240 | 50/60 | 0.44/0.28 | 70/97 | 2900/3000 | 550/600 | 16.5/17.3 | 70/75 | 2180 |

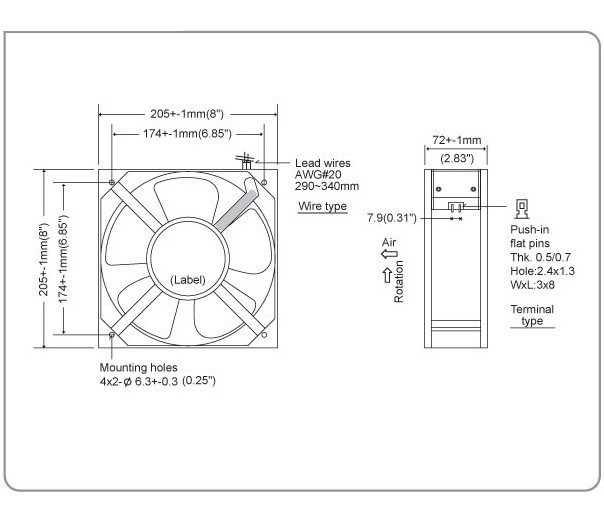

尺寸圖
P&Q 曲線圖
料號編碼說明
MF系列
120框體
38厚度
A1電壓
H轉速
B軸承
A框材
P扇葉
T接線
IP55防護
範例 MF12038A1-HBAPT-IP55
由左至右依序為 AC 風扇系列、框體、厚度、單一額定電壓、轉速、軸承、框材、扇葉、接線與防護後綴；AC FAN 無訊號輸出選項，實際可選組合依完整料號承認書。
由左至右依序為 AC 風扇系列、框體、厚度、單一額定電壓、轉速、軸承、框材、扇葉、接線與防護後綴；AC FAN 無訊號輸出選項，實際可選組合依完整料號承認書。
MF
AC 軸流風扇
120 / 38
框體 120mm、厚度 38mm
電壓碼
A1110 / 120 VAC
A2220 / 240 VAC
A3380 / 440 VAC
轉速碼
L低速
M中速
H高速
軸承碼
B雙滾珠軸承
S含油軸承
A
鋁合金壓鑄框
P / A
PBT＋30% 玻纖扇葉 / 鋁鎂合金扇葉
SQ
方形 172 × 172 外框識別；與 172 × 150 外框分開
T / L
端子接頭 / 引線出線；接線型式依完整料號確認
-IP55
IP55 防水型（另有 IPX7）
部分機種另有客製後綴（線長、接頭型式、防水等級等），
訂購前請向業務確認完整料號。
P&Q 曲線圖
