DC 无框风扇
MFD4010Y
37.5 x 37.5 x 10.5 mm
风量
3.93~7.02 CFM
转速
4500~8500 RPM
噪音
24.6~39.5 dB(A)
产品规格
| 尺寸 | 37.5 x 37.5 x 10.5 mm |
| 电压 | 5V / 12V DC |
| 马达 | 无刷直流 |
| 框架 | 塑胶 PBT UL94V-0 |
| 扇叶 | 塑胶 PBT UL94V-0 |
| 轴承类型 | 滚珠轴承 / 含油轴承 |
| 工作温度 | 滚珠轴承: -10 ~ 70°C / 含油轴承: -10 ~ 70°C |
| 预期寿命 | 滚珠轴承: 50,000 小时 (25°C) / 含油轴承: 20,000 小时 (25°C) |
| 可选功能 | FG / PWM / RD / LD |
型号与规格
| 型号 | 额定电压 (V) | 工作电压范围 (V) | 额定电流 (A) | 输入功率 (W) | 转速 (RPM) | 最大风量 (CFM) | 最大静压 (mmH₂O) | 噪音 (dB-A) |
|---|---|---|---|---|---|---|---|---|
| MFD4010YD05-LB | 5 | 1.8 ~ 6 | 0.072 | 0.36 | 4500 | 3.93 | 2.09 | 24.6 |
| MFD4010YD05-LS | 5 | 1.8 ~ 6 | 0.072 | 0.36 | 4500 | 3.93 | 2.09 | 24.6 |
| MFD4010YD05-LVB | 5 | 1.8 ~ 6 | 0.096 | 0.48 | 5000 | 4.51 | 2.65 | 28.5 |
| MFD4010YD05-LVS | 5 | 1.8 ~ 6 | 0.096 | 0.48 | 5000 | 4.51 | 2.65 | 28.5 |
| MFD4010YD05-LMB | 5 | 1.8 ~ 6 | 0.12 | 0.6 | 5500 | 4.83 | 3.03 | 30 |
| MFD4010YD05-LMS | 5 | 1.8 ~ 6 | 0.12 | 0.6 | 5500 | 4.83 | 3.03 | 30 |
| MFD4010YD05-MB | 5 | 1.8 ~ 6 | 0.144 | 0.72 | 6000 | 5.16 | 3.43 | 31 |
| MFD4010YD05-MS | 5 | 1.8 ~ 6 | 0.144 | 0.72 | 6000 | 5.16 | 3.43 | 31 |
| MFD4010YD05-MLB | 5 | 1.8 ~ 6 | 0.168 | 0.84 | 6500 | 5.35 | 3.81 | 33.4 |
| MFD4010YD05-MLS | 5 | 1.8 ~ 6 | 0.168 | 0.84 | 6500 | 5.35 | 3.81 | 33.4 |
| MFD4010YD05-HB | 5 | 1.8 ~ 6 | 0.19 | 0.96 | 7000 | 5.84 | 4.19 | 35.3 |
| MFD4010YD05-HS | 5 | 1.8 ~ 6 | 0.19 | 0.96 | 7000 | 5.84 | 4.19 | 35.3 |
| MFD4010YD05-HLB | 5 | 1.8 ~ 6 | 0.22 | 1.08 | 7500 | 6.3 | 4.72 | 37.1 |
| MFD4010YD05-HLS | 5 | 1.8 ~ 6 | 0.22 | 1.08 | 7500 | 6.3 | 4.72 | 37.1 |
| MFD4010YD05-HHB | 5 | 1.8 ~ 6 | 0.24 | 1.2 | 8000 | 6.51 | 5.26 | 38 |
| MFD4010YD05-HHS | 5 | 1.8 ~ 6 | 0.24 | 1.2 | 8000 | 6.51 | 5.26 | 38 |
| MFD4010YD05-VHB | 5 | 1.8 ~ 6 | 0.26 | 1.32 | 8500 | 7.02 | 5.92 | 39.5 |
| MFD4010YD05-VHS | 5 | 1.8 ~ 6 | 0.26 | 1.32 | 8500 | 7.02 | 5.92 | 39.5 |
| MFD4010YD1-LB | 12 | 8.5 ~ 13.5 | 0.03 | 0.36 | 4500 | 3.93 | 2.09 | 24.6 |
| MFD4010YD1-LS | 12 | 8.5 ~ 13.5 | 0.03 | 0.36 | 4500 | 3.93 | 2.09 | 24.6 |
| MFD4010YD1-LVB | 12 | 8.5 ~ 13.5 | 0.04 | 0.48 | 5000 | 4.51 | 2.65 | 28.5 |
| MFD4010YD1-LVS | 12 | 8.5 ~ 13.5 | 0.04 | 0.48 | 5000 | 4.51 | 2.65 | 28.5 |
| MFD4010YD1-LMB | 12 | 8.5 ~ 13.5 | 0.05 | 0.6 | 5500 | 4.83 | 3.03 | 30 |
| MFD4010YD1-LMS | 12 | 8.5 ~ 13.5 | 0.05 | 0.6 | 5500 | 4.83 | 3.03 | 30 |
| MFD4010YD1-MB | 12 | 8.5 ~ 13.5 | 0.06 | 0.72 | 6000 | 5.16 | 3.43 | 31 |
| MFD4010YD1-MS | 12 | 8.5 ~ 13.5 | 0.06 | 0.72 | 6000 | 5.16 | 3.43 | 31 |
| MFD4010YD1-MLB | 12 | 8.5 ~ 13.5 | 0.07 | 0.84 | 6500 | 5.35 | 3.81 | 33.4 |
| MFD4010YD1-MLS | 12 | 8.5 ~ 13.5 | 0.07 | 0.84 | 6500 | 5.35 | 3.81 | 33.4 |
| MFD4010YD1-HB | 12 | 8.5 ~ 13.5 | 0.08 | 0.96 | 7000 | 5.84 | 4.19 | 35.3 |
| MFD4010YD1-HS | 12 | 8.5 ~ 13.5 | 0.08 | 0.96 | 7000 | 5.84 | 4.19 | 35.3 |
| MFD4010YD1-HLB | 12 | 8.5 ~ 13.5 | 0.09 | 1.08 | 7500 | 6.3 | 4.72 | 37.1 |
| MFD4010YD1-HLS | 12 | 8.5 ~ 13.5 | 0.09 | 1.08 | 7500 | 6.3 | 4.72 | 37.1 |
| MFD4010YD1-HHB | 12 | 8.5 ~ 13.5 | 0.1 | 1.2 | 8000 | 6.51 | 5.26 | 38 |
| MFD4010YD1-HHS | 12 | 8.5 ~ 13.5 | 0.1 | 1.2 | 8000 | 6.51 | 5.26 | 38 |
| MFD4010YD1-VHB | 12 | 8.5 ~ 13.5 | 0.11 | 1.32 | 8500 | 7.02 | 5.92 | 39.5 |
| MFD4010YD1-VHS | 12 | 8.5 ~ 13.5 | 0.11 | 1.32 | 8500 | 7.02 | 5.92 | 39.5 |

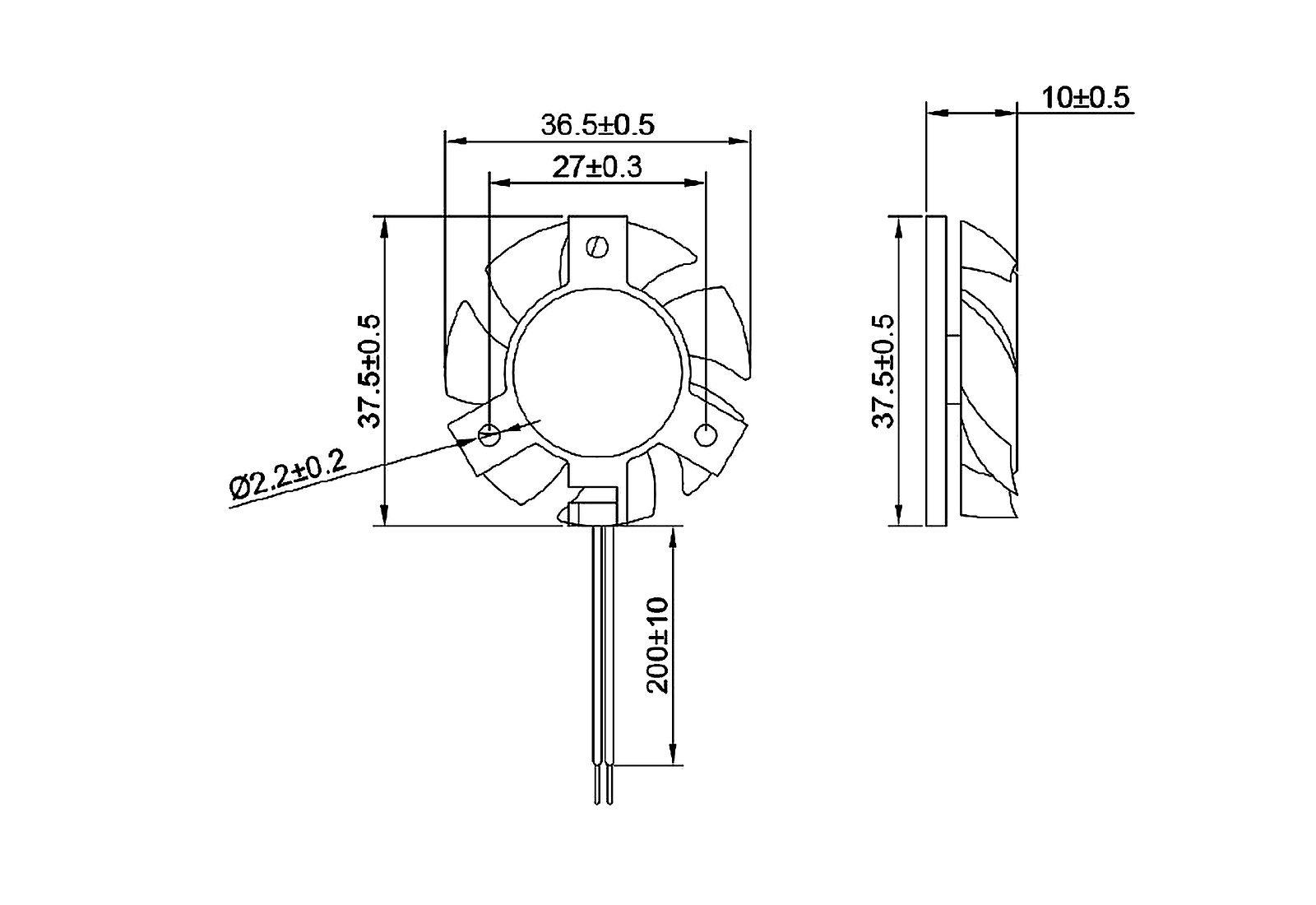

尺寸图

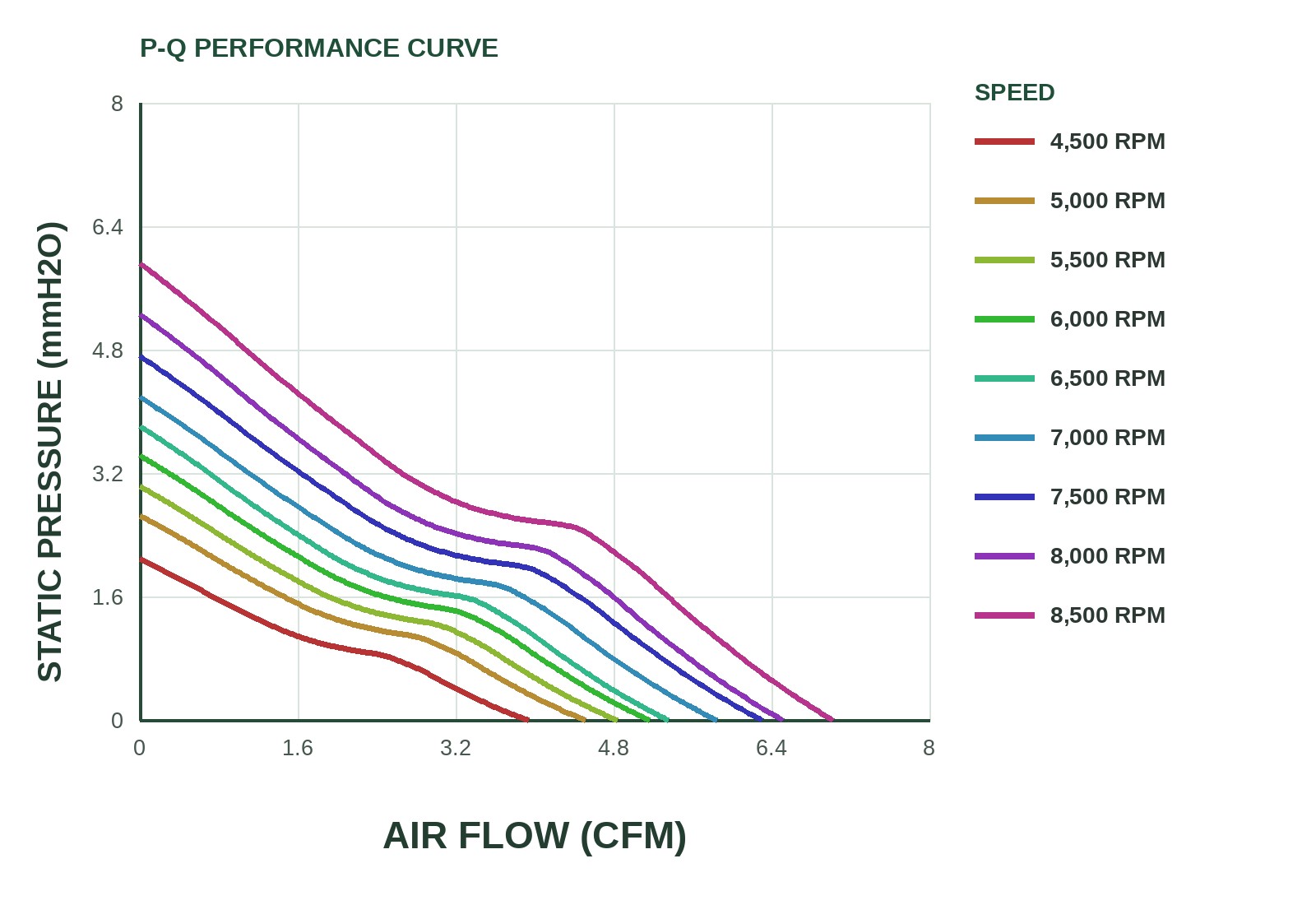

P&Q 曲线图
讯号输出选择
本系列的 FG／PWM／RDH／RDL／LD 讯号依型号选配，请以完整料号确认或洽询业务。
| 讯号 | 方向 | 用途 | 讯号说明 |
|---|---|---|---|
| PWM | 控制输入 | 脉宽调变转速控制 | 业界常见控制频率为 25 kHz ±10%；0% 占空比可能为最低转速或停止，建议控制区间常为 20–100%，仍须依完整料号承认书确认。 |
| VPWM | 控制输入 | DC 电压讯号转速控制 | EC 系列以外部直流控制电压调整转速；常见控制范围为 0-5 V 或 0-10 V。控制线须与风扇电源负极共地，实际输入范围、线色、阻抗及最低转速依完整料号承认书。 |
| FG / TACH | 状态输出 | 回报转速脉波 | 常见为开集极／开汲极输出，外接 4.7–10 kΩ 上拉；典型为每转 2 脉波，RPM = FG Hz × 60 ÷ 2。上拉至主机逻辑电源，不直接接风扇电源。 |
| RDH / RDL | 警报输出 | 锁转警报 Rotation Detector / Locked-rotor Alarm | RD 是锁转状态输出，不代表反向旋转。RDH 在风扇锁转／停止时输出高电位；RDL 在风扇锁转／停止时输出低电位。常见为开集极输出，启动延迟与实际电位依完整料号承认书。 |
| LD | 警报输出 | Life Detection 寿命／低转速侦测 | 用于侦测转速衰退或风扇老化；当转速低于额定转速约 70% 时输出低电位警示。LD 与 RD 锁转警报功能不同，且仅部分型号提供。 |
讯号判读：RDH／RDL 是同一种锁转警报的两种输出极性，LD 则是寿命／低转速侦测；三者不可混用。线色不能作为功能判定依据。PWM／VPWM 为系列能力说明，实际型号、线色与控制范围须依承认书确认。
典型讯号图式
FG / TACH
转速脉波输出
连续脉波供主机换算转速。常见为开集极输出；每转脉波数、上拉电压与电阻须依个别型号确认。
PWM
脉宽调变转速控制输入
占空比用于设定转速。频率、振幅、有效占空比、最低转速及输入端接法不可视为通用值。
VPWM
DC 电压讯号转速控制输入
外部直流控制电压由 VPWM 线输入，并与电源负极共地；转速由最低值随控制电压上升至最高值，实际线色与范围依承认书。
LD
Life Detection 寿命／低转速侦测输出
当转速低于额定转速约 70% 时输出低电位，用于侦测性能衰退；LD 与 RD 锁转警报不同。
RDH / RDL
锁转警报的两种输出极性
RDH：锁转时为高电位；RDL：锁转时为低电位。两者仅极性相反，皆用于判定风扇是否锁转／停止；启动延迟与电气规格依完整料号承认书。
图式阅读原则：以上为 MAX FLOW 功能概念图，不是所有系列的固定电气参数。实际设计前须取得完整料号的线色、额定值、上拉条件、输出极性与失效状态。
料号编码说明
MFD系列
12025尺寸
L支架
D1电压
H转速
B轴承
范例 MFD12025LD1-HB
由左至右依序为 MFD 系列、尺寸码、支架码、电压码、转速码与轴承码；编码顺序与 DC FAN 一致，差别在无框风扇多一位支架码、且型录所列料号不含讯号码。实际可选组合依完整料号承认书。
由左至右依序为 MFD 系列、尺寸码、支架码、电压码、转速码与轴承码；编码顺序与 DC FAN 一致，差别在无框风扇多一位支架码、且型录所列料号不含讯号码。实际可选组合依完整料号承认书。
MFD
DC 无框风扇系列
12025
尺寸码：框体 120mm、厚度 25mm
L
长方形支架系列：MFD9225L／MFD12025L／MFD12038L／MFD15050L
Y
圆形或其他支架结构系列；其余字母依产品图面区分
电压码
D055 VDC
D112 VDC
D224 VDC
D448 VDC
转速码
L低速
M中速
H高速
LM / HL / HV两码转速码为同一速别内的细分档位（另有 LL／LH／LV／ML／VL／VM／VH／HH），以各系列料号表所列为准
轴承码
B双滚珠轴承
S含油轴承
讯号码
型录所列料号不含讯号码；PWM／FG／RD／LD 为选配功能，需要时请向业务索取完整料号
部分机种另有客制后缀（线长、接头型式、防水等级等），
订购前请向业务确认完整料号。
