60 秒速答
选大风量类型，如果...
- 机壳进出风口面积大、阻力低
- 户外机柜可搭配进风口防尘滤网
- 内部相对空旷，主要在「搬空气」
- 典型：IT 机房、开放式机柜、户外控制箱
选高静压类型，如果...
- 密集鳍片、长管路、弯头多
- 机壳内塞满组件、阻力高
- 需要把空气「推」过障碍
- 典型：服务器、变流器、HVAC 风管、车用
看工作点，不看 max CFM
- 广告数字是无阻力极限值
- 实际表现由「风扇曲线 ∩ 系统曲线」决定
- 合格工作点在曲线中间 30-70% 区间
- 没 P-Q 曲线的风扇 = 规格不可靠
P-Q 曲线基本原理
P-Q 曲线是风扇规格表上最重要的图，比 max CFM、max RPM、L10 寿命都重要 — 因为它告诉你风扇的「能力边界」。
轴的定义
- X 轴 — Q（风量）：单位 CFM（cubic feet per minute）或 m³/min；代表单位时间内通过的空气体积
- Y 轴 — P（静压）：单位 mmH2O、inH2O 或 Pa；代表风扇能克服的阻力
曲线两端的物理意义
| 位置 | 物理意义 | 规格表标示 |
|---|---|---|
| 右下端（max Q, P=0） | 自由流动点 — 风扇前后完全无阻力时的最大风量 | 「Max Airflow」「自由流动 CFM」 |
| 左上端（Q=0, max P） | 停滞点 — 出风口完全被堵住时的最大静压 | 「Max Static Pressure」「最大静压」 |
| 中间区 | 正常运转区 — 风扇实际运作的位置 | 规格表通常只标两端，中间要看 P-Q 图 |
很多厂商规格表只给「Max Airflow」跟「Max Static Pressure」两个数字 — 这只描述两个端点，中间怎么变化要看 P-Q 图。没有 P-Q 图的风扇，等于只给你一辆车的最高速度跟最大爬坡度，没给扭矩曲线 — 你不知道任何中间转速下能做什么。

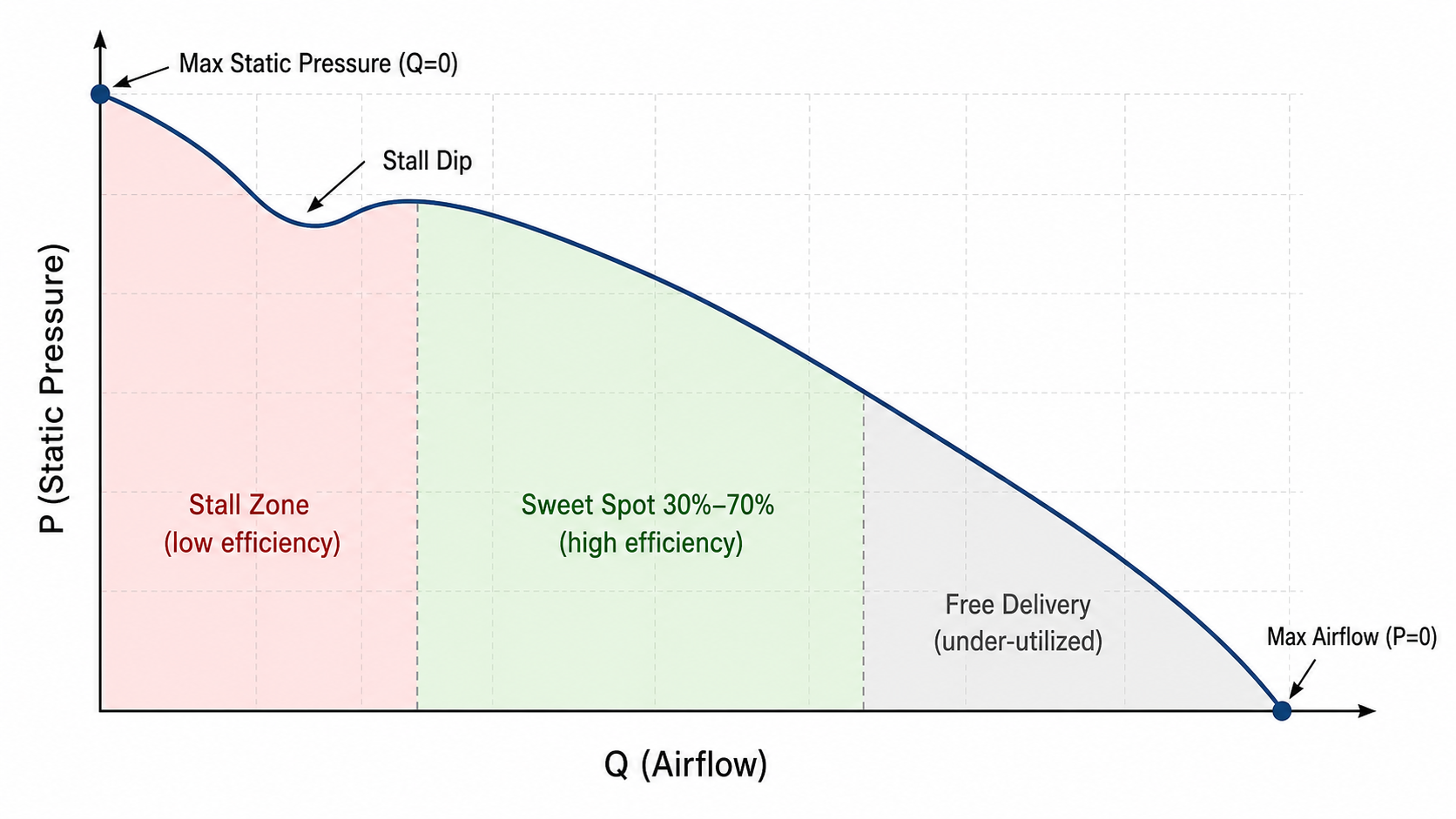

典型轴流风扇 P-Q 曲线示意

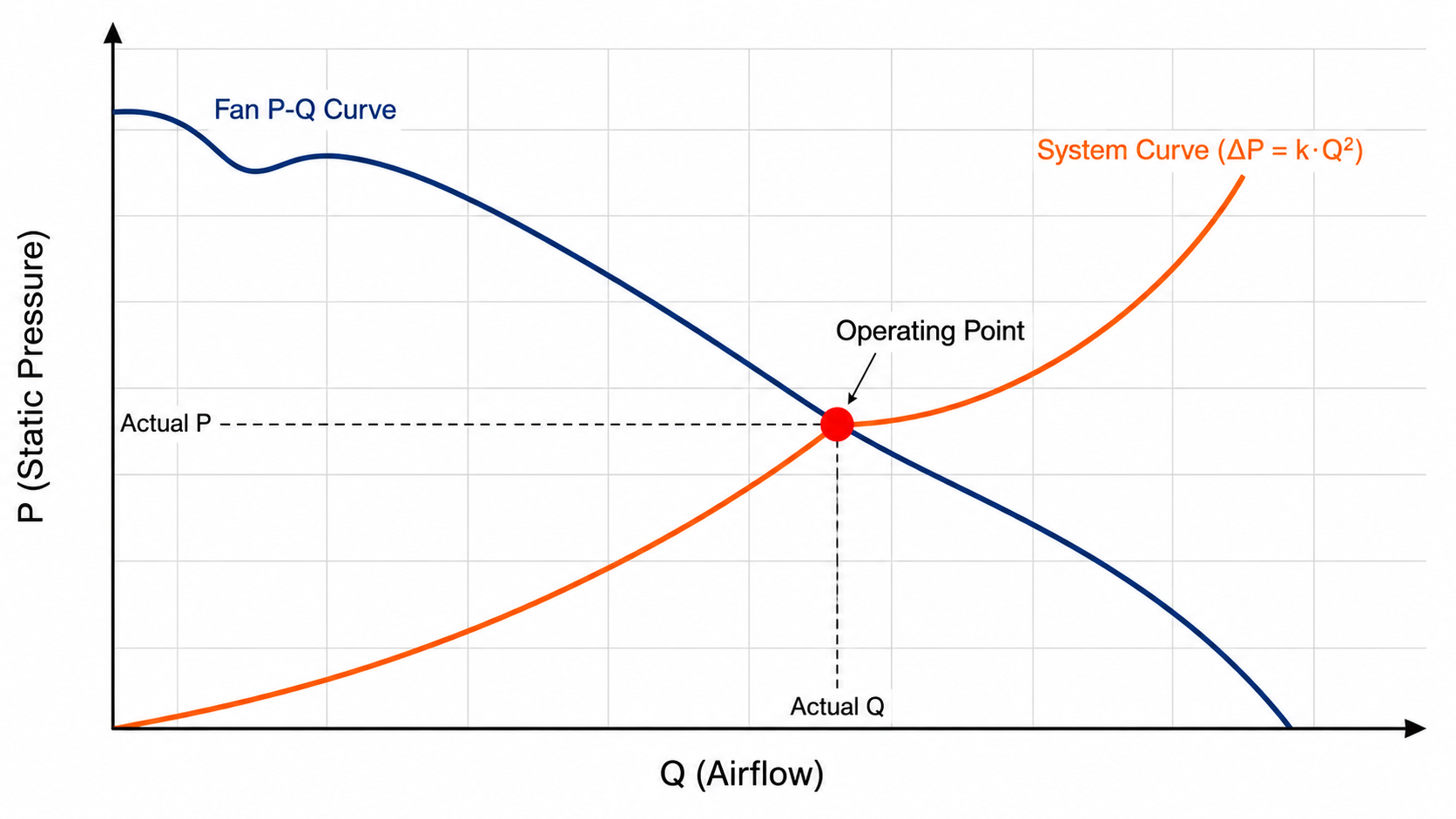

工作点：两条曲线的交点
「风扇能做到多少」是风扇 P-Q 曲线定义的；「机壳需要多少」是系统曲线定义的。两条线在某一点交叉 — 那就是工作点（operating point），代表风扇实际运转时的真实风量+静压。
工作点的位置直接决定三件事：
- 实际风量 — 才是真正用来散热的数字（不是广告 CFM）
- 实际功耗 — 风扇在不同工作点消耗的电力差异可达 30-50%
- 实际噪音 — 工作点越靠近左上端（高静压），噪音通常越大
系统曲线是怎么来的
系统曲线描述「机壳对通过空气的阻力 vs 风量的关系」。物理规则：
ΔP = k × Q²
白话：阻力跟风量的平方成正比 — 风量加倍，阻力变 4 倍。所以系统曲线是一条从原点出发、向上弯曲的抛物线。k 是机壳几何决定的常数，由滤网密度、鳍片间距、进出风口面积、弯曲管路、机壳内障碍物共同决定。
影响 k 值（阻力大小）的因素
| 因素 | 对 k 值影响 | 实务经验 |
|---|---|---|
| 进出风口总开口面积 | 面积小 → k 大幅增加 | 开口面积建议 >机壳截面 30% |
| 滤网密度与脏污 | 细密滤网 + 脏污 → k 增加 2-5 倍 | 设计时用最坏状况算 |
| 内部障碍（PCB、线材） | 越挤 k 越大 | 留足够通风路径 |
| 鳍片间距与长度 | 密集鳍片 + 长路径 → k 增加 | 常见热交换器压降 5-15 mmH2O |
| 管路弯曲 | 每个 90° 弯增加 0.5-1.5 倍直管压降 | HVAC 风管尤其要算 |

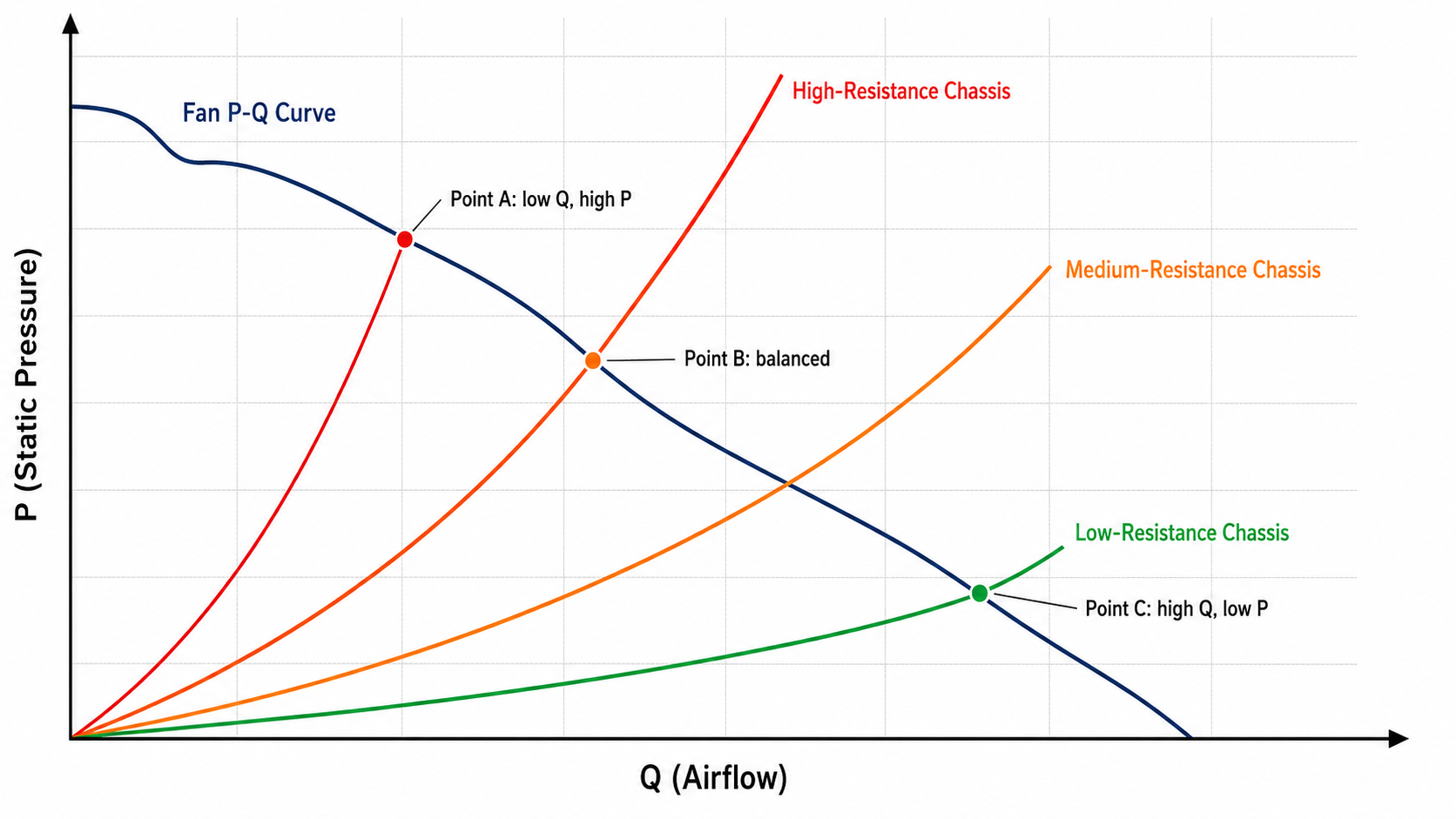

同样风扇、不同机壳，工作点差很多
下面这张示意图展示同一颗轴流风扇装进三种机壳的不同工作点：

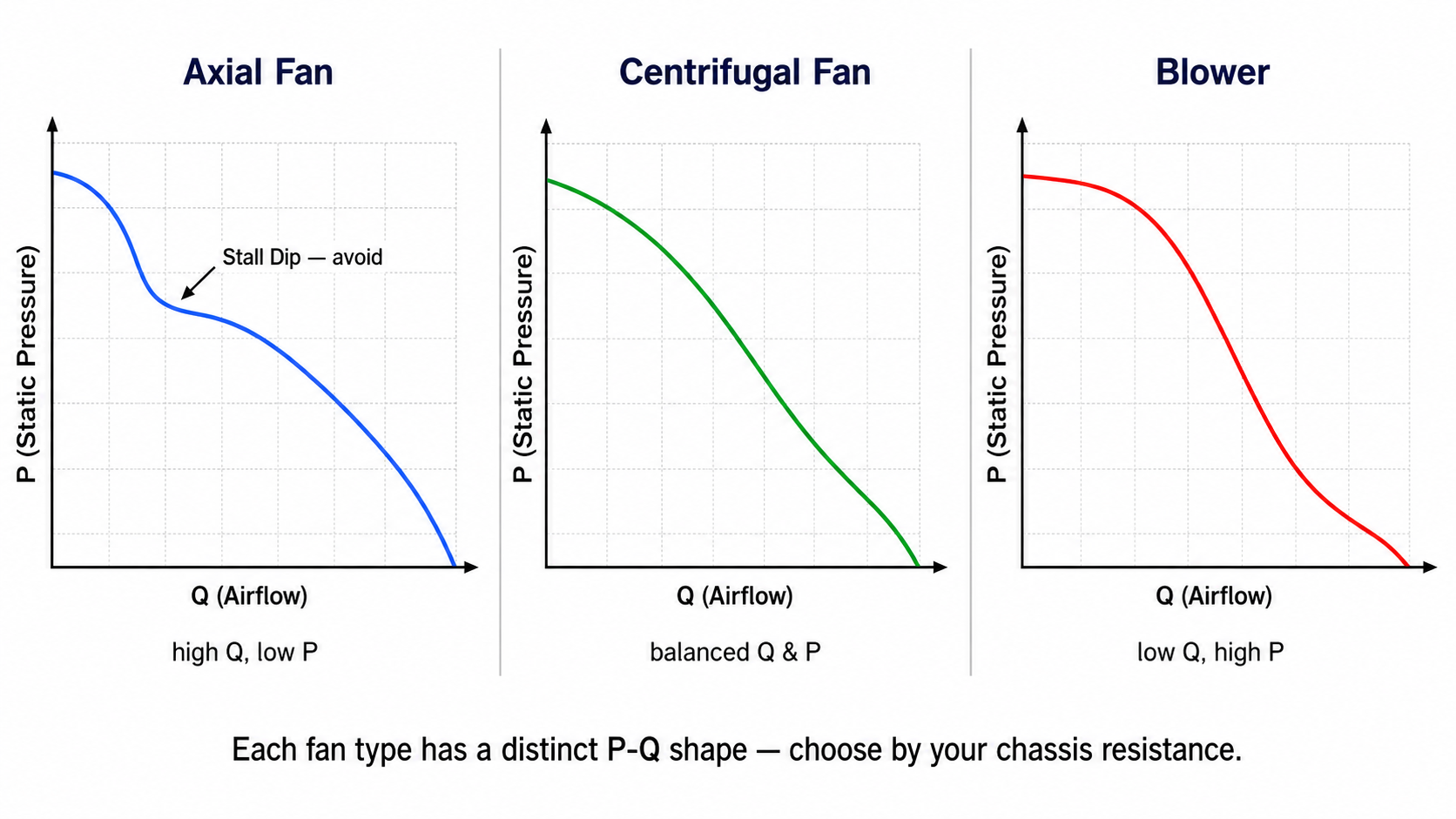

三种典型风扇的 P-Q 形状
不同类型风扇的 P-Q 曲线形状差异很大，决定它们适合什么应用：

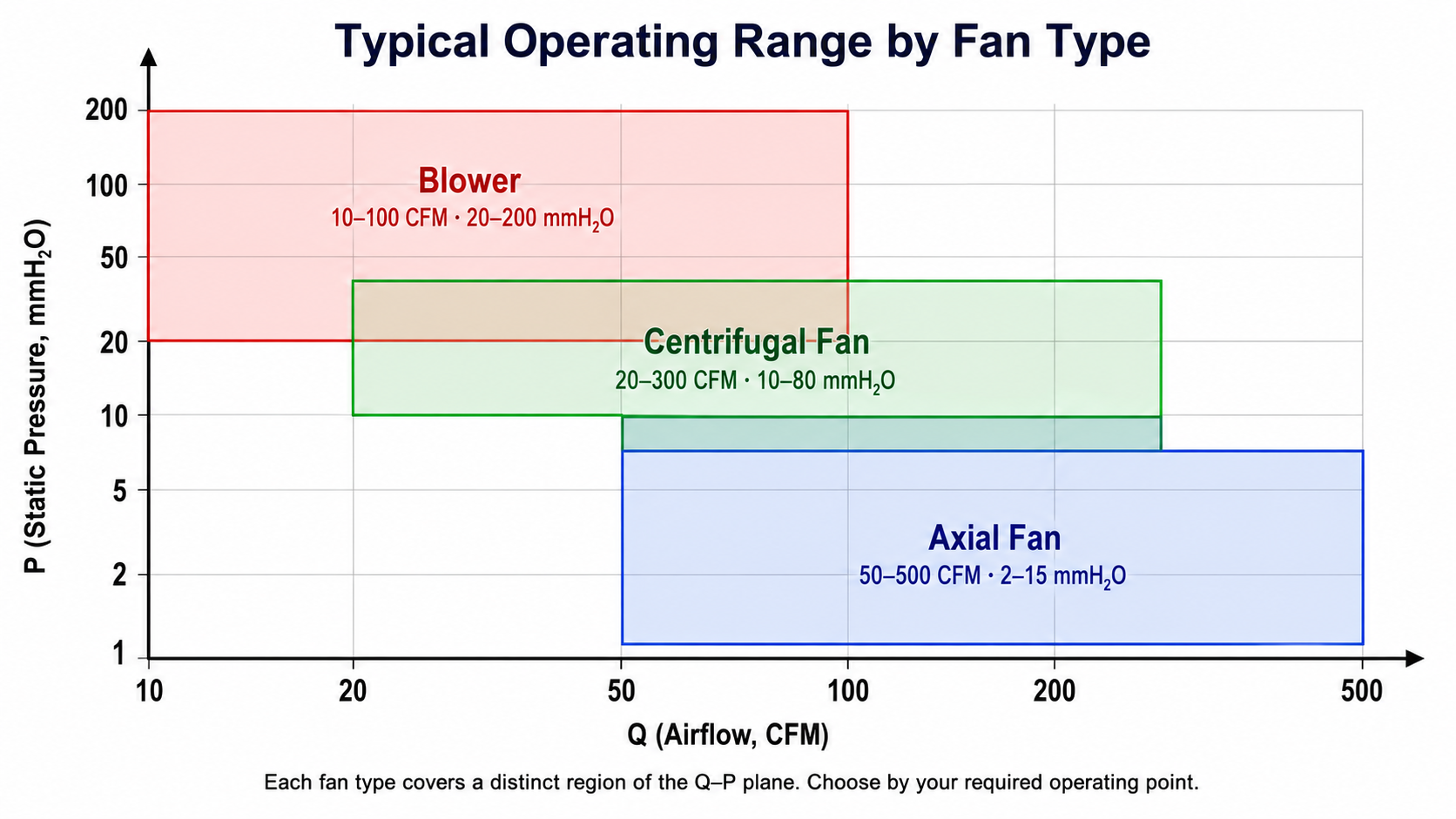

| 风扇类型 | 典型 max Q | 典型 max P | 适合应用 |
|---|---|---|---|
| 轴流风扇（Axial） | 50 - 500 CFM | 2 - 15 mmH2O | 开放/低阻机柜、IT 机房、户外机柜 + 防尘滤网、一般通风 |
| 鼓风机（Blower） | 10 - 100 CFM | 20 - 200 mmH2O | 长管路、高阻机壳、HVAC 风管、汽车冷却 |
| 离心风扇（Centrifugal Fan） | 20 - 300 CFM | 10 - 80 mmH2O | 中阻力应用、HVAC、中型机台 |
轴流风扇曲线特征
轴流风扇 P-Q 曲线在中段通常有个「失速凹陷（stall dip）」 — 当工作点推到接近最大静压时，气流分离造成效率突降。所以轴流风扇不要运转在曲线左上端 — 不只噪音大，还会出现气流不稳、效率低、马达负荷震荡。
鼓风机曲线特征
鼓风机 P-Q 曲线比较平滑，没有失速问题，能在大范围静压下稳定运转。代价是同尺寸下风量比轴流风扇小。
选型决策树
- 机壳工作点预估静压 < 5 mmH2O → 选轴流风扇
- 工作点 5-15 mmH2O → 轴流（38mm 厚款）或中型离心
- 工作点 15-50 mmH2O → 离心风扇或小型鼓风机
- 工作点 >50 mmH2O → 鼓风机（轴流到不了这压力）
合格工作点落在曲线哪里
理想工作点落在 P-Q 曲线的中间 30-70% 区间，远离两端。为什么？
| 区间 | 位置 | 问题 |
|---|---|---|
| 右下 0-30% | 太靠近自由流动点 | 机壳太通畅、风扇能力没发挥、可能 over-spec 浪费钱 |
| 中间 30-70% | 甜蜜点 | 高效率、低噪音、高可靠 ✓ |
| 左上 70-100% | 太靠近最大静压 | 轴流可能进入失速区、效率降、噪音大、长期负荷震荡 |
＊ 上述 30-70% 为一般轴流风扇的概略原则。不同类型风扇、不同叶型设计的最佳区间会略有差异（例如鼓风机的有效区间更宽），具体型号的最佳工作区建议由风扇供应商提供 P-Q 图时一并标示，或在规格定案前以样品实测验证。
如何取得你机壳的系统曲线
三个方法，从最准到最快：
方法 A：CFD 仿真（最准，需专业）
用 ANSYS Fluent、SimScale、Autodesk CFD 等工具对机壳创建 3D 模型，输入滤网阻力参数、鳍片几何、进出风口位置，仿真不同风量下的压降。产出的系统曲线可叠到风扇 P-Q 图上找工作点。优点：精确、可在原型完工前完成；缺点：需要 CFD 工程师、单次建模 2-5 天、软件授权昂贵。CFD 通常由客户内部 CAE 工程师或外部 CAE 顾问公司运行，MAX FLOW 不提供 CFD 服务，但可提供风扇详细性能数据（P-Q、噪音、转矩、转速曲线）给客户或顾问公司作为输入条件。
方法 B：风洞 / Fan Tester 实测（最直接）
把实体机壳放进风洞测试腔，量测不同强制风量下需要多少压力推过。设备：AMCA 210 / ISO 5801 规范的标准风洞，或厂家自制 fan tester。优点：实机真实数据；缺点：需要实体样品、测试成本高（外包单次 NT$ 30,000-100,000）。
方法 C：估算法（最快，误差大）
把机壳内各阻力源的压降加总：
- 进风口收缩：依面积比例估算（10-30% 面积比 → 约 1-3 mmH2O）
- 滤网：依厂商给定 vs 风量曲线（典型 1-5 mmH2O at rated flow）
- 鳍片 / 热交换器：依厂商规格（5-15 mmH2O 常见）
- 管路弯曲：每个 90° 弯 0.5-1.5 mmH2O
- 出风口：类似进风口
各项相加得到「在某参考风量下的总压降」— 这是系统曲线的一个点。再用 ΔP ∝ Q² 规则外推到其他风量。
＊ 估算法误差通常 ±30-50%，仅供初步选型。规格定案前建议以方法 A 或 B 验证，特别是高密度应用（服务器、医疗设备、车用）— 估算偏差 30% 在这类应用会直接导致过热失效。
5 个典型应用情境
大型 IT 机房，机架前后门部分开放，靠空调主机处理整体温度，风扇只负责局部加强气流循环。
户外控制机柜，进风口装粉尘滤网，出风口有百叶窗。内部 PLC、继电器、变压器塞得满。
1U 服务器，前后距离短、PCB 密度极高、CPU 散热片鳍片密、风阻极大。
商办中央空调，长距离风管、多个弯头、终端有过滤网跟散流器。
医疗设备内部精密电子，要求低噪音、高可靠、严格散热要求。
6 个最常见的选型错误
「200 CFM 的风扇」听起来很厉害，但那是无阻力下的数字。装进有滤网的机壳可能只剩 60 CFM。
滤网脏了压降会增加 2-5 倍，工作点会大幅左移、风量骤降。设备运转几个月后就过热。
并联只在低阻力系统下接近 1.7-1.9 倍，高阻力系统下几乎没提升。设计时假设 2× 然后散热不够。
机壳压降需要 50 mmH2O，买了一颗 max P = 8 mmH2O 的轴流风扇。完全推不动。
机壳内部风扇选对了，但进风口开口面积只有 5%，整个系统的瓶颈在开口、不在风扇。
PC 风扇规格表通常只标 max CFM，没给工业级 P-Q 图。装进工业机柜实际表现远不如纸面。
