EC 風扇
MFE20060
200x 200 x 60mm
風量
400.58~586.69 CFM
轉速
2000~3000 RPM
噪音
54.6~63.6 dB(A)
產品規格
| 尺寸 | : 200x 200 x 60mm |
| 電壓 | AC 100~277V |
| 馬達 | EC (電子換相) |
| 框架 | 鋁合金 |
| 扇葉 | 塑膠 PBT UL94V-0 |
| 軸承類型 | 滾珠軸承 / 含油軸承 |
| 工作溫度 | 滾珠軸承: -10 ~ 70°C / 含油軸承: 0 ~ 60°C |
| 預期壽命 | 滾珠軸承: 50,000 小時 (25°C) / 含油軸承: 30,000 小時 (25°C) |
型號與規格
| 型號 | 額定電壓 (V) | 工作電壓範圍 (V) | 輸入功率 (W) | 轉速 (RPM) | 最大風量 (CFM) | 最大靜壓 (mmH₂O) | 噪音 (dB-A) |
|---|---|---|---|---|---|---|---|
| MFE20060-LB | 220 | 200 ~ 240 | 19.8 | 2000 | 400.58 | 6.65 | 54.6 |
| MFE20060-MB | 220 | 200 ~ 240 | 35 | 2500 | 513.39 | 12.15 | 60 |
| MFE20060-HB | 220 | 200 ~ 240 | 56.7 | 3000 | 586.69 | 17.28 | 63.6 |

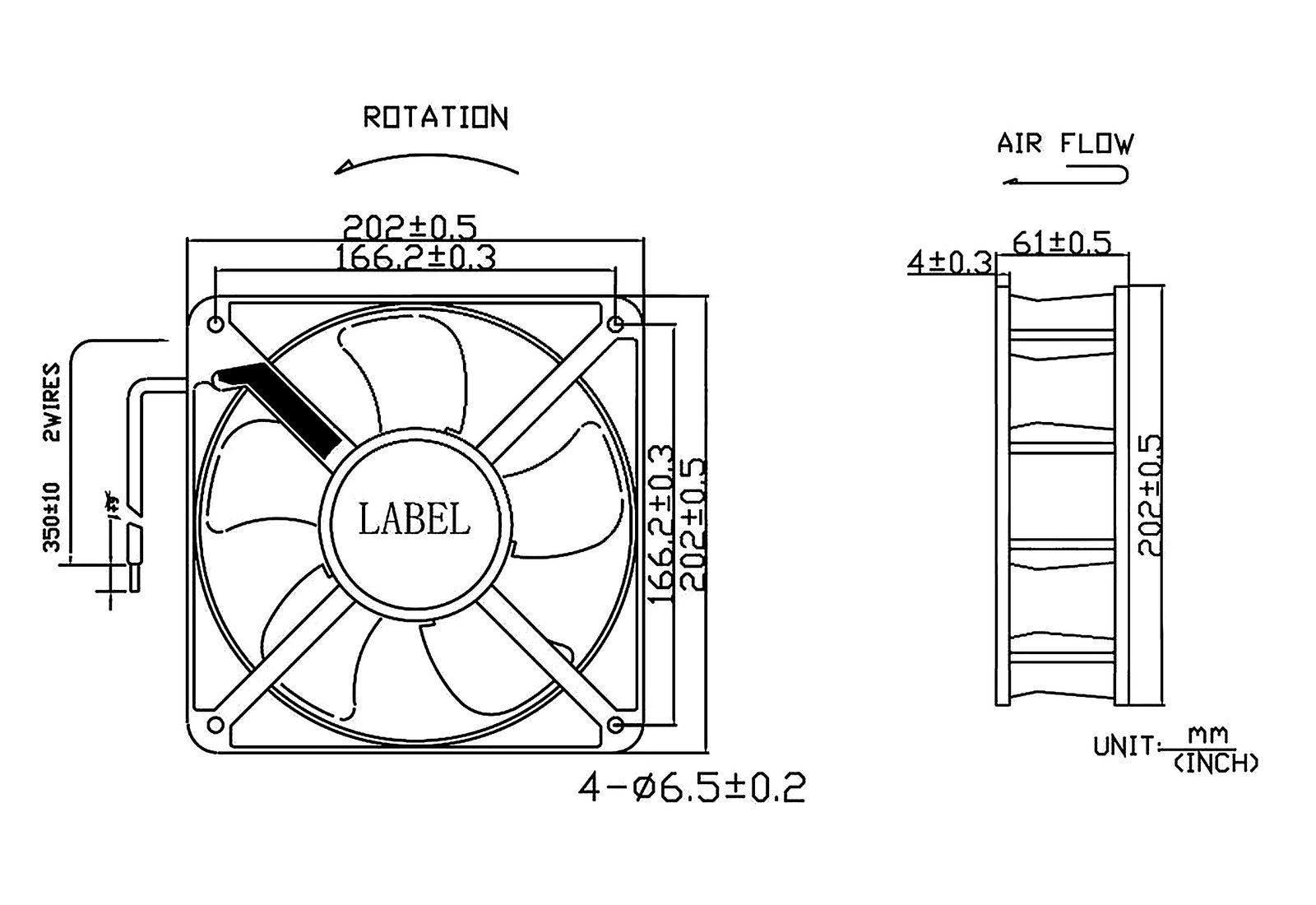

尺寸圖

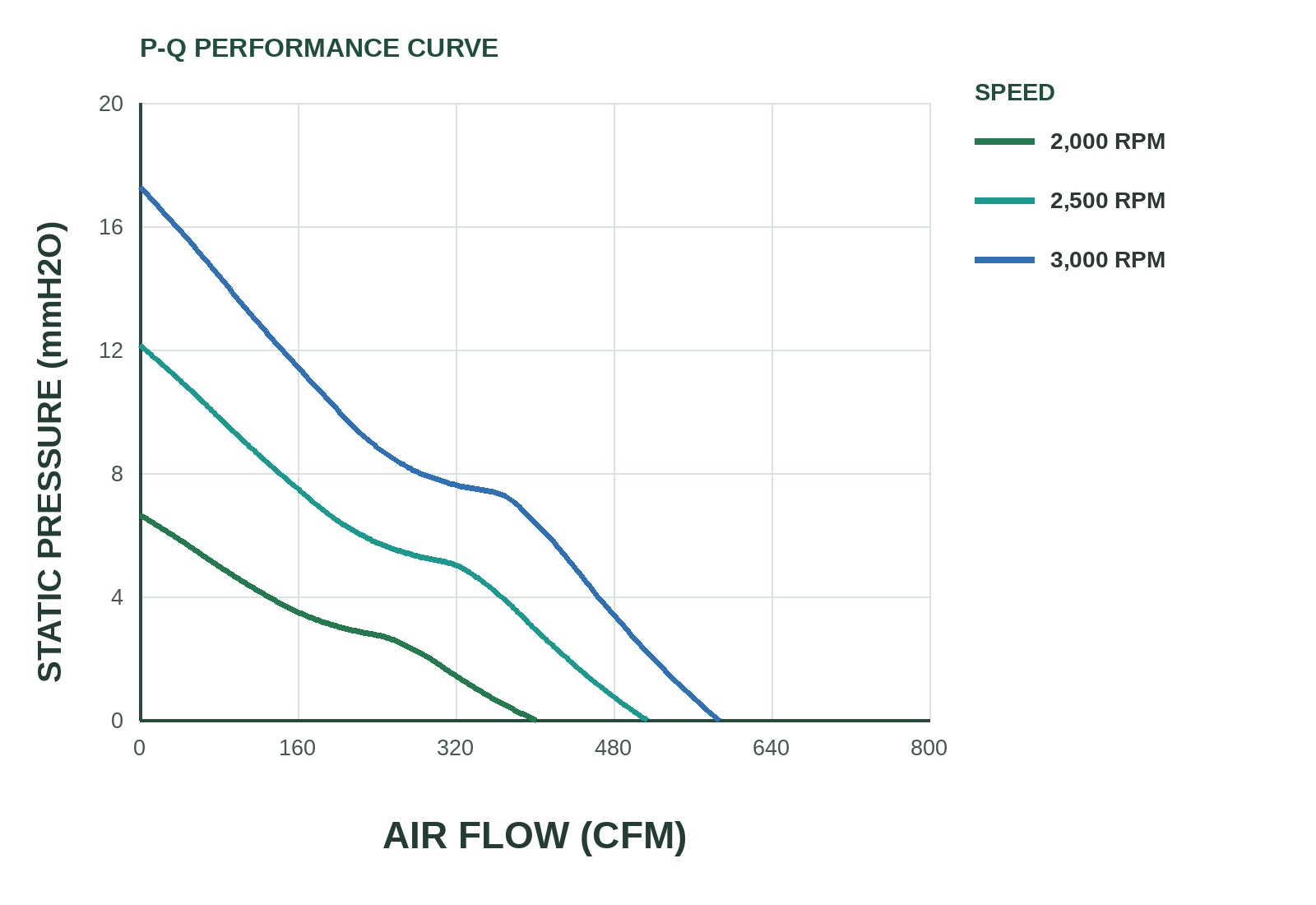

P&Q 曲線圖
訊號輸出選擇
本系列可選配 VPWM 電壓調速；FG／RDH／RDL／LD 輸出依完整料號而定。
| 訊號 | 方向 | 用途 | 訊號說明 |
|---|---|---|---|
| VPWM | 控制輸入 | DC 電壓訊號轉速控制 | EC 系列以外部直流控制電壓調整轉速；常見控制範圍為 0-5 V 或 0-10 V。控制線須與風扇電源負極共地，實際輸入範圍、線色、阻抗及最低轉速依完整料號承認書。 |
| FG / TACH | 狀態輸出 | 回報轉速脈波 | 常見為開集極／開汲極輸出，外接 4.7–10 kΩ 上拉；典型為每轉 2 脈波，RPM = FG Hz × 60 ÷ 2。上拉至主機邏輯電源，不直接接風扇電源。 |
| RDH / RDL | 警報輸出 | 鎖轉警報 Rotation Detector / Locked-rotor Alarm | RD 是鎖轉狀態輸出，不代表反向旋轉。RDH 在風扇鎖轉／停止時輸出高電位；RDL 在風扇鎖轉／停止時輸出低電位。常見為開集極輸出，啟動延遲與實際電位依完整料號承認書。 |
| LD | 警報輸出 | Life Detection 壽命／低轉速偵測 | 用於偵測轉速衰退或風扇老化；當轉速低於額定轉速約 70% 時輸出低電位警示。LD 與 RD 鎖轉警報功能不同，且僅部分型號提供。 |
訊號判讀：RDH／RDL 是同一種鎖轉警報的兩種輸出極性，LD 則是壽命／低轉速偵測；三者不可混用。線色不能作為功能判定依據。VPWM 為 EC 系列的直流電壓調速能力說明，實際型號、線色與控制範圍須依承認書確認。
典型訊號圖式
FG / TACH
轉速脈波輸出
連續脈波供主機換算轉速。常見為開集極輸出；每轉脈波數、上拉電壓與電阻須依個別型號確認。
VPWM
DC 電壓訊號轉速控制輸入
外部直流控制電壓由 VPWM 線輸入，並與電源負極共地；轉速由最低值隨控制電壓上升至最高值，實際線色與範圍依承認書。
LD
Life Detection 壽命／低轉速偵測輸出
當轉速低於額定轉速約 70% 時輸出低電位，用於偵測性能衰退；LD 與 RD 鎖轉警報不同。
RDH / RDL
鎖轉警報的兩種輸出極性
RDH：鎖轉時為高電位；RDL：鎖轉時為低電位。兩者僅極性相反，皆用於判定風扇是否鎖轉／停止；啟動延遲與電氣規格依完整料號承認書。
圖式閱讀原則：以上為 MAX FLOW 功能概念圖，不是所有系列的固定電氣參數。實際設計前須取得完整料號的線色、額定值、上拉條件、輸出極性與失效狀態。
料號編碼說明
MFE系列
120框體
25厚度
H轉速
B軸承
VPWM調速輸入
F訊號輸出
範例 MFE12025-HB-VPWM-F
由左至右依序為 MFE 系列、框體、厚度、轉速碼、軸承碼、VPWM 調速輸入與訊號輸出碼；F、RDH、RDL、LD 為依型號選配的訊號輸出，實際組合依完整料號承認書。
由左至右依序為 MFE 系列、框體、厚度、轉速碼、軸承碼、VPWM 調速輸入與訊號輸出碼；F、RDH、RDL、LD 為依型號選配的訊號輸出，實際組合依完整料號承認書。
MFE
EC 風扇（寬電壓 AC 輸入、DC 無刷馬達）
120 / 25
框體 120mm、厚度 25mm
（無電壓碼）
EC 為寬電壓輸入，規格表另列工作電壓範圍
轉速碼
L低速
M中速
H高速
HH超高速
軸承碼
B雙滾珠軸承
S含油軸承
訊號碼
VPWMDC 電壓訊號調速輸入（常見 0-5 V 或 0-10 V，依完整料號承認書）
FFG 轉速脈波輸出（依型號選配）
RDH / RDL鎖轉警報高／低電位輸出（依型號選配）
LD壽命／低轉速偵測輸出（依型號選配）
部分機種另有客製後綴（線長、接頭型式、防水等級等），
訂購前請向業務確認完整料號。
