DC 風扇

MFD6025B

60 x 60 x 25mm

風量

29.2~39.5 CFM

轉速

5500~7500 RPM

噪音

39.9~49.5 dB(A)

產品規格

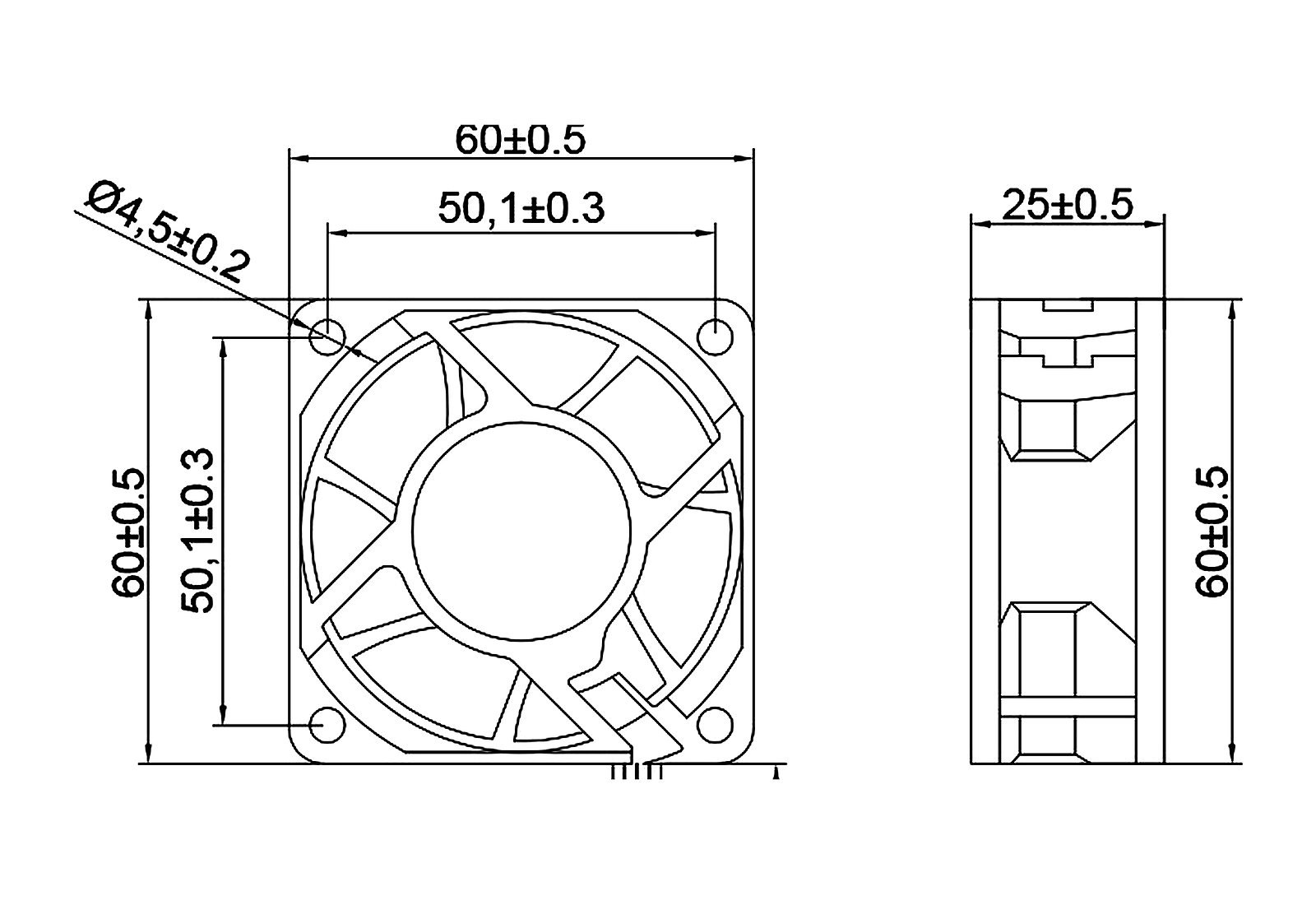

尺寸	: 60 x 60 x 25mm
電壓	12V / 24V / 48V DC
馬達	無刷直流
框架	塑膠 PBT UL94V-0
扇葉	塑膠 PBT UL94V-0
軸承類型	滾珠軸承 / 含油軸承
工作溫度	滾珠軸承: -10 ~ 70°C / 含油軸承: 0 ~ 60°C
預期壽命	滾珠軸承: 50,000 小時 (25°C) / 含油軸承: 30,000 小時 (25°C)

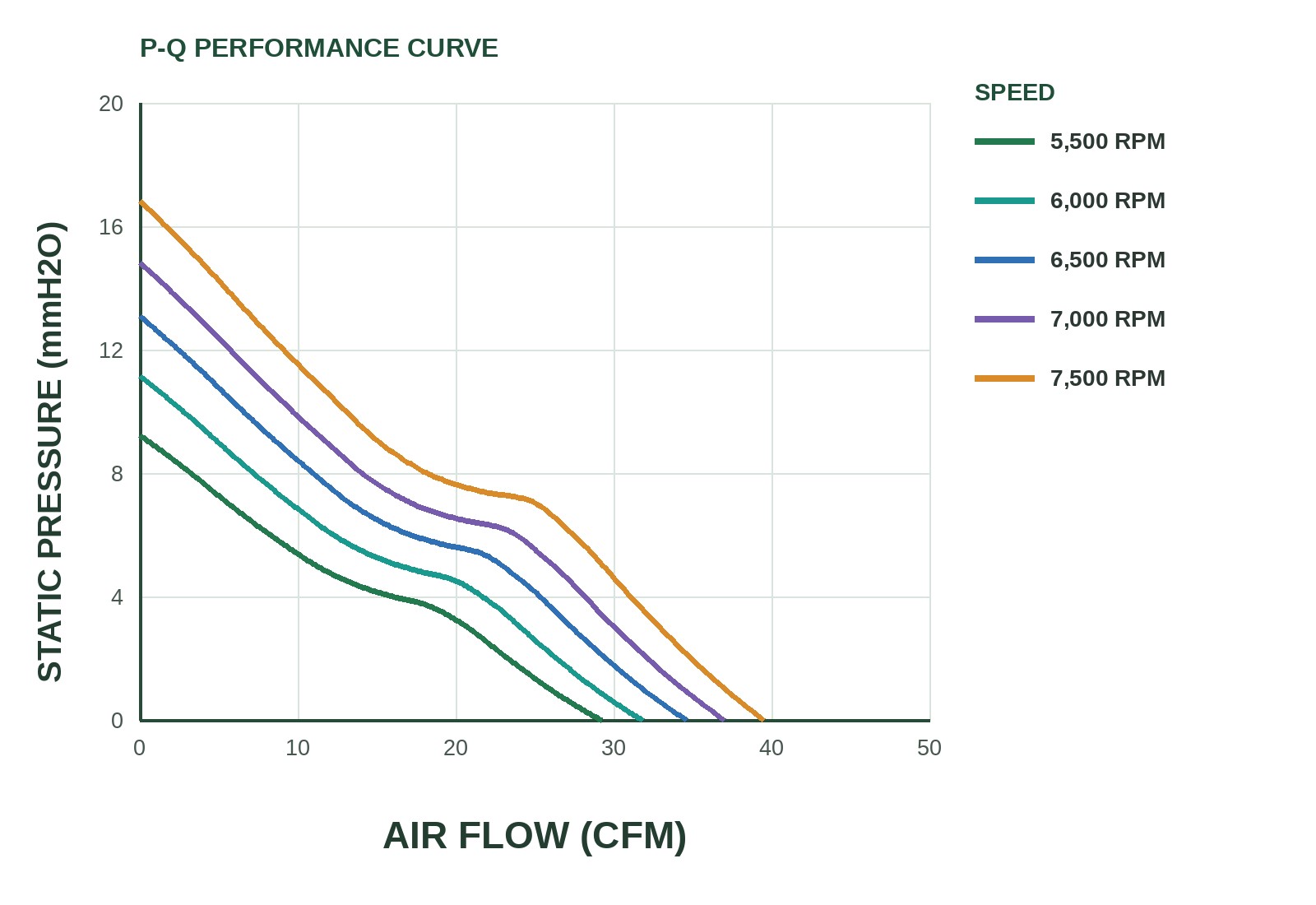

型號與規格

型號	額定電壓 (V)	工作電壓範圍 (V)	額定電流 (A)	輸入功率 (W)	轉速 (RPM)	最大風量 (CFM)	最大靜壓 (mmH₂O)	噪音 (dB-A)
MFD6025BD1-VMB	12	7 ~ 13.8	0.35	4.2	5500	29.2	9.23	39.9
MFD6025BD1-VMS	12	7 ~ 13.8	0.35	4.2	5500	29.2	9.23	39.9
MFD6025BD1-HVB	12	7 ~ 13.8	0.38	4.56	6000	31.8	11.15	42.2
MFD6025BD1-HVS	12	7 ~ 13.8	0.38	4.56	6000	31.8	11.15	42.2
MFD6025BD1-VHB	12	7 ~ 13.8	0.4	4.8	6500	34.6	13.09	44.8
MFD6025BD1-VHS	12	7 ~ 13.8	0.4	4.8	6500	34.6	13.09	44.8
MFD6025BD1-HHVB	12	7 ~ 13.8	0.45	5.4	7000	37	14.82	46
MFD6025BD1-HHVS	12	7 ~ 13.8	0.45	5.4	7000	37	14.82	46
MFD6025BD1-VHHB	12	7 ~ 13.8	0.5	6	7500	39.5	16.83	49.5
MFD6025BD1-VHHS	12	7 ~ 13.8	0.5	6	7500	39.5	16.83	49.5
MFD6025BD2-VMB	24	18 ~ 26.5	0.16	3.9	5500	29.2	9.23	39.9
MFD6025BD2-VMS	24	18 ~ 26.5	0.16	3.9	5500	29.2	9.23	39.9
MFD6025BD2-HVB	24	18 ~ 26.5	0.18	4.2	6000	31.8	11.15	42.2
MFD6025BD2-HVS	24	18 ~ 26.5	0.18	4.2	6000	31.8	11.15	42.2
MFD6025BD2-VHB	24	18 ~ 26.5	0.19	4.5	6500	34.6	13.09	44.8
MFD6025BD2-VHS	24	18 ~ 26.5	0.19	4.5	6500	34.6	13.09	44.8
MFD6025BD2-HHVB	24	18 ~ 26.5	0.2	4.8	7000	37	14.82	46
MFD6025BD2-HHVS	24	18 ~ 26.5	0.2	4.8	7000	37	14.82	46
MFD6025BD2-VHHB	24	18 ~ 26.5	0.25	6	7500	39.5	16.83	49.5
MFD6025BD2-VHHS	24	18 ~ 26.5	0.25	6	7500	39.5	16.83	49.5
MFD6025BD4-VMB	48	36 ~ 54	0.088	4.2	5500	29.2	9.23	39.9
MFD6025BD4-VMS	48	36 ~ 54	0.088	4.2	5500	29.2	9.23	39.9
MFD6025BD4-HVB	48	36 ~ 54	0.095	4.56	6000	31.8	11.15	42.2
MFD6025BD4-HVS	48	36 ~ 54	0.095	4.56	6000	31.8	11.15	42.2
MFD6025BD4-VHB	48	36 ~ 54	0.1	4.8	6500	34.6	13.09	44.8
MFD6025BD4-VHS	48	36 ~ 54	0.1	4.8	6500	34.6	13.09	44.8
MFD6025BD4-HHVB	48	36 ~ 54	0.113	5.4	7000	37	14.82	46
MFD6025BD4-HHVS	48	36 ~ 54	0.113	5.4	7000	37	14.82	46
MFD6025BD4-VHHB	48	36 ~ 54	0.125	6	7500	39.5	16.83	49.5
MFD6025BD4-VHHS	48	36 ~ 54	0.125	6	7500	39.5	16.83	49.5

訊號輸出選擇

本系列可選配以下訊號功能（依完整料號）：

FGPWMRDLD

訊號	方向	用途	訊號說明
PWM	控制輸入	脈寬調變轉速控制	業界常見控制頻率為 25 kHz ±10%；0% 占空比可能為最低轉速或停止，建議控制區間常為 20–100%，仍須依完整料號承認書確認。
VPWM	控制輸入	DC 電壓訊號轉速控制	EC 系列以外部直流控制電壓調整轉速；常見控制範圍為 0-5 V 或 0-10 V。控制線須與風扇電源負極共地，實際輸入範圍、線色、阻抗及最低轉速依完整料號承認書。
FG / TACH	狀態輸出	回報轉速脈波	常見為開集極／開汲極輸出，外接 4.7–10 kΩ 上拉；典型為每轉 2 脈波，RPM = FG Hz × 60 ÷ 2。上拉至主機邏輯電源，不直接接風扇電源。
RDH / RDL	警報輸出	鎖轉警報 Rotation Detector / Locked-rotor Alarm	RD 是鎖轉狀態輸出，不代表反向旋轉。RDH 在風扇鎖轉／停止時輸出高電位；RDL 在風扇鎖轉／停止時輸出低電位。常見為開集極輸出，啟動延遲與實際電位依完整料號承認書。
LD	警報輸出	Life Detection 壽命／低轉速偵測	用於偵測轉速衰退或風扇老化；當轉速低於額定轉速約 70% 時輸出低電位警示。LD 與 RD 鎖轉警報功能不同，且僅部分型號提供。

訊號判讀：RDH／RDL 是同一種鎖轉警報的兩種輸出極性，LD 則是壽命／低轉速偵測；三者不可混用。線色不能作為功能判定依據。PWM／VPWM 為系列能力說明，實際型號、線色與控制範圍須依承認書確認。

典型訊號圖式

FG / TACH

轉速脈波輸出

連續脈波供主機換算轉速。常見為開集極輸出；每轉脈波數、上拉電壓與電阻須依個別型號確認。

PWM

脈寬調變轉速控制輸入

占空比用於設定轉速。頻率、振幅、有效占空比、最低轉速及輸入端接法不可視為通用值。

VPWM

DC 電壓訊號轉速控制輸入

外部直流控制電壓由 VPWM 線輸入，並與電源負極共地；轉速由最低值隨控制電壓上升至最高值，實際線色與範圍依承認書。

LD

Life Detection　壽命／低轉速偵測輸出

當轉速低於額定轉速約 70% 時輸出低電位，用於偵測性能衰退；LD 與 RD 鎖轉警報不同。

RDH / RDL

鎖轉警報的兩種輸出極性

RDH：鎖轉時為高電位；RDL：鎖轉時為低電位。兩者僅極性相反，皆用於判定風扇是否鎖轉／停止；啟動延遲與電氣規格依完整料號承認書。

圖式閱讀原則：以上為 MAX FLOW 功能概念圖，不是所有系列的固定電氣參數。實際設計前須取得完整料號的線色、額定值、上拉條件、輸出極性與失效狀態。

料號編碼說明

MFD系列

12025尺寸

B系列

D1電壓

H轉速

B軸承

PF訊號

IP68防護

範例　MFD12025BD1-HBPF-IP68
由左至右依序為 MFD 系列、尺寸碼、系列碼、電壓碼、轉速碼、軸承碼、訊號碼與防護等級；實際可選組合依完整料號承認書。

MFD

DC 無刷軸流風扇

12025

尺寸碼：框體 120mm、厚度 25mm

系列碼；其他系列字母依產品結構區分

電壓碼

D055 VDC

D112 VDC

D224 VDC

D448 VDC

轉速碼

L低速

M中速

H高速

HH超高速

VH最高速

軸承碼

B雙滾珠軸承

S含油軸承

訊號碼

LLD

PPWM

FFG

RRD

訊號碼固定依 L → P → F → R 順序排列

PFPWM + FG

PRPWM + RD

R / RDLR 的鎖轉輸出預設為 RDH，不另加 H；只有低電位型才標記 RDL

IP68

防塵防水等級；僅適用於有此後綴的完整料號

部分機種另有客製後綴（線長、接頭型式、防水等級等），訂購前請向業務確認完整料號。
