DC 無框風扇
MFD7015Y
Ø64 x 15.5 mm
風量
13.9~29.8 CFM
轉速
2000~4500 RPM
噪音
22.9~38.9 dB(A)
產品規格
| 尺寸 | Ø64 x 15.5 mm |
| 電壓 | 5V / 12V / 24V DC |
| 馬達 | 無刷直流 |
| 框架 | 塑膠 PBT UL94V-0 |
| 扇葉 | 塑膠 PBT UL94V-0 |
| 軸承類型 | 滾珠軸承 / 含油軸承 |
| 工作溫度 | 滾珠軸承: -10 ~ 70°C / 含油軸承: -10 ~ 70°C |
| 預期壽命 | 滾珠軸承: 50,000 小時 (25°C) / 含油軸承: 20,000 小時 (25°C) |
| 可選功能 | FG / PWM / RD / LD |
型號與規格
| 型號 | 額定電壓 (V) | 工作電壓範圍 (V) | 額定電流 (A) | 輸入功率 (W) | 轉速 (RPM) | 最大風量 (CFM) | 最大靜壓 (mmH₂O) | 噪音 (dB-A) |
|---|---|---|---|---|---|---|---|---|
| MFD7015YD05-VLB | 5 | 1.8 ~ 6 | 0.1 | 0.48 | 2000 | 13.9 | 0.89 | 22.9 |
| MFD7015YD05-VLS | 5 | 1.8 ~ 6 | 0.1 | 0.48 | 2000 | 13.9 | 0.89 | 22.9 |
| MFD7015YD1-VLB | 12 | 7 ~ 13.5 | 0.04 | 0.48 | 2500 | 14.8 | 1.36 | 22.9 |
| MFD7015YD1-VLS | 12 | 7 ~ 13.5 | 0.04 | 0.48 | 2500 | 14.8 | 1.36 | 22.9 |
| MFD7015YD1-LLB | 12 | 7 ~ 13.5 | 0.06 | 0.72 | 3000 | 19.7 | 2.1 | 27.2 |
| MFD7015YD1-LLS | 12 | 7 ~ 13.5 | 0.06 | 0.72 | 3000 | 19.7 | 2.1 | 27.2 |
| MFD7015YD1-LB | 12 | 7 ~ 13.5 | 0.08 | 0.96 | 3500 | 23 | 2.92 | 33.3 |
| MFD7015YD1-LS | 12 | 7 ~ 13.5 | 0.08 | 0.96 | 3500 | 23 | 2.92 | 33.3 |
| MFD7015YD1-MB | 12 | 7 ~ 13.5 | 0.12 | 1.44 | 4000 | 26 | 3.55 | 36.2 |
| MFD7015YD1-MS | 12 | 7 ~ 13.5 | 0.12 | 1.44 | 4000 | 26 | 3.55 | 36.2 |
| MFD7015YD1-HB | 12 | 7 ~ 13.5 | 0.29 | 3.48 | 4500 | 29.8 | 4.62 | 38.9 |
| MFD7015YD1-HS | 12 | 7 ~ 13.5 | 0.29 | 3.48 | 4500 | 29.8 | 4.62 | 38.9 |
| MFD7015YD2-VLB | 24 | 18 ~ 26.5 | 0.02 | 0.48 | 2500 | 14.8 | 1.36 | 22.9 |
| MFD7015YD2-VLS | 24 | 18 ~ 26.5 | 0.02 | 0.48 | 2500 | 14.8 | 1.36 | 22.9 |
| MFD7015YD2-LLB | 24 | 18 ~ 26.5 | 0.03 | 0.72 | 3000 | 19.7 | 2.1 | 27.2 |
| MFD7015YD2-LLS | 24 | 18 ~ 26.5 | 0.03 | 0.72 | 3000 | 19.7 | 2.1 | 27.2 |
| MFD7015YD2-LB | 24 | 18 ~ 26.5 | 0.04 | 0.96 | 3500 | 23 | 2.92 | 33.3 |
| MFD7015YD2-LS | 24 | 18 ~ 26.5 | 0.04 | 0.96 | 3500 | 23 | 2.92 | 33.3 |
| MFD7015YD2-MB | 24 | 18 ~ 26.5 | 0.06 | 1.44 | 4000 | 26 | 3.55 | 36.2 |
| MFD7015YD2-MS | 24 | 18 ~ 26.5 | 0.06 | 1.44 | 4000 | 26 | 3.55 | 36.2 |
| MFD7015YD2-HB | 24 | 18 ~ 26.5 | 0.09 | 2.16 | 4500 | 29.8 | 4.62 | 38.9 |
| MFD7015YD2-HS | 24 | 18 ~ 26.5 | 0.09 | 2.16 | 4500 | 29.8 | 4.62 | 38.9 |

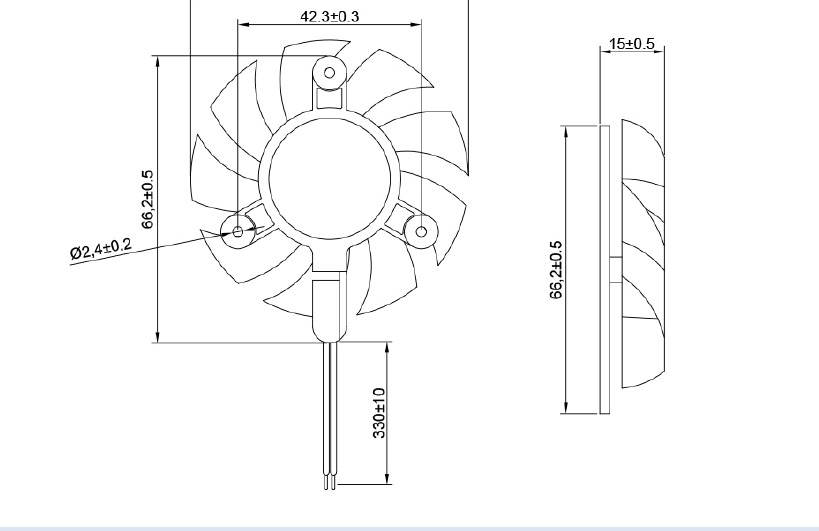

尺寸圖

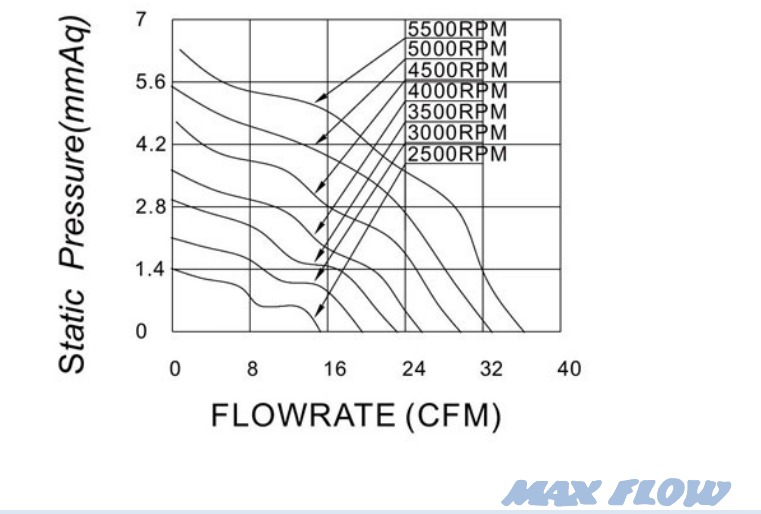

P&Q 曲線圖
訊號輸出選擇
本系列的 FG／PWM／RDH／RDL／LD 訊號依型號選配，請以完整料號確認或洽詢業務。
| 訊號 | 方向 | 用途 | 訊號說明 |
|---|---|---|---|
| PWM | 控制輸入 | 脈寬調變轉速控制 | 業界常見控制頻率為 25 kHz ±10%；0% 占空比可能為最低轉速或停止，建議控制區間常為 20–100%，仍須依完整料號承認書確認。 |
| VPWM | 控制輸入 | DC 電壓訊號轉速控制 | EC 系列以外部直流控制電壓調整轉速；常見控制範圍為 0-5 V 或 0-10 V。控制線須與風扇電源負極共地，實際輸入範圍、線色、阻抗及最低轉速依完整料號承認書。 |
| FG / TACH | 狀態輸出 | 回報轉速脈波 | 常見為開集極／開汲極輸出，外接 4.7–10 kΩ 上拉；典型為每轉 2 脈波，RPM = FG Hz × 60 ÷ 2。上拉至主機邏輯電源，不直接接風扇電源。 |
| RDH / RDL | 警報輸出 | 鎖轉警報 Rotation Detector / Locked-rotor Alarm | RD 是鎖轉狀態輸出，不代表反向旋轉。RDH 在風扇鎖轉／停止時輸出高電位；RDL 在風扇鎖轉／停止時輸出低電位。常見為開集極輸出，啟動延遲與實際電位依完整料號承認書。 |
| LD | 警報輸出 | Life Detection 壽命／低轉速偵測 | 用於偵測轉速衰退或風扇老化；當轉速低於額定轉速約 70% 時輸出低電位警示。LD 與 RD 鎖轉警報功能不同，且僅部分型號提供。 |
訊號判讀：RDH／RDL 是同一種鎖轉警報的兩種輸出極性，LD 則是壽命／低轉速偵測；三者不可混用。線色不能作為功能判定依據。PWM／VPWM 為系列能力說明，實際型號、線色與控制範圍須依承認書確認。
典型訊號圖式
FG / TACH
轉速脈波輸出
連續脈波供主機換算轉速。常見為開集極輸出；每轉脈波數、上拉電壓與電阻須依個別型號確認。
PWM
脈寬調變轉速控制輸入
占空比用於設定轉速。頻率、振幅、有效占空比、最低轉速及輸入端接法不可視為通用值。
VPWM
DC 電壓訊號轉速控制輸入
外部直流控制電壓由 VPWM 線輸入，並與電源負極共地；轉速由最低值隨控制電壓上升至最高值，實際線色與範圍依承認書。
LD
Life Detection 壽命／低轉速偵測輸出
當轉速低於額定轉速約 70% 時輸出低電位，用於偵測性能衰退；LD 與 RD 鎖轉警報不同。
RDH / RDL
鎖轉警報的兩種輸出極性
RDH：鎖轉時為高電位；RDL：鎖轉時為低電位。兩者僅極性相反，皆用於判定風扇是否鎖轉／停止；啟動延遲與電氣規格依完整料號承認書。
圖式閱讀原則：以上為 MAX FLOW 功能概念圖，不是所有系列的固定電氣參數。實際設計前須取得完整料號的線色、額定值、上拉條件、輸出極性與失效狀態。
料號編碼說明
MFD系列
12025尺寸
L支架
D1電壓
H轉速
B軸承
範例 MFD12025LD1-HB
由左至右依序為 MFD 系列、尺寸碼、支架碼、電壓碼、轉速碼與軸承碼；編碼順序與 DC FAN 一致，差別在無框風扇多一位支架碼、且型錄所列料號不含訊號碼。實際可選組合依完整料號承認書。
由左至右依序為 MFD 系列、尺寸碼、支架碼、電壓碼、轉速碼與軸承碼；編碼順序與 DC FAN 一致，差別在無框風扇多一位支架碼、且型錄所列料號不含訊號碼。實際可選組合依完整料號承認書。
MFD
DC 無框風扇系列
12025
尺寸碼：框體 120mm、厚度 25mm
L
長方形支架系列：MFD9225L／MFD12025L／MFD12038L／MFD15050L
Y
圓形或其他支架結構系列；其餘字母依產品圖面區分
電壓碼
D055 VDC
D112 VDC
D224 VDC
D448 VDC
轉速碼
L低速
M中速
H高速
LM / HL / HV兩碼轉速碼為同一速別內的細分檔位（另有 LL／LH／LV／ML／VL／VM／VH／HH），以各系列料號表所列為準
軸承碼
B雙滾珠軸承
S含油軸承
訊號碼
型錄所列料號不含訊號碼；PWM／FG／RD／LD 為選配功能，需要時請向業務索取完整料號
部分機種另有客製後綴（線長、接頭型式、防水等級等），
訂購前請向業務確認完整料號。
