DC 離心風扇
MFL25093
Ø250x93mm
風量
424~876.2 CFM
轉速
1500~3100 RPM
噪音
42~86.8 dB(A)
產品規格
| 尺寸 | Ø250x93mm |
| 電壓 | 12V / 24V / 48V DC |
| 軸承類型 | 滾珠軸承 / 含油軸承 |
| 工作溫度 | 滾珠軸承: -10 ~ 70°C / 含油軸承: 0 ~ 60°C |
| 預期壽命 | 滾珠軸承: 50,000 小時 (25°C) / 含油軸承: 30,000 小時 (25°C) |
型號與規格
| 型號 | 額定電壓 (V) | 工作電壓範圍 (V) | 額定電流 (A) | 輸入功率 (W) | 轉速 (RPM) | 最大風量 (CFM) | 最大靜壓 (mmH₂O) | 噪音 (dB-A) |
|---|---|---|---|---|---|---|---|---|
| MFL25093D1-L | 24 | 18 ~ 26.5 | 4.5 | 108 | 1500 | 424 | 40.6 | 42 |
| MFL25093D1-M | 24 | 18 ~ 26.5 | 5.6 | 134.4 | 2000 | 565.3 | 54.1 | 56 |
| MFL25093D1-H | 24 | 18 ~ 26.5 | 7.2 | 172.8 | 3100 | 876.2 | 83.9 | 86.8 |
| MFL25093D2-L | 48 | 36 ~ 54 | 2.2 | 105.6 | 1500 | 424 | 40.6 | 42 |
| MFL25093D2-M | 48 | 36 ~ 54 | 2.9 | 139.2 | 2000 | 565.3 | 54.1 | 56 |
| MFL25093D2-H | 48 | 36 ~ 54 | 3.9 | 187.2 | 3000 | 848 | 81.2 | 84 |
規格如有變更，恕不另行通知。產品規格以正式承認書為準。

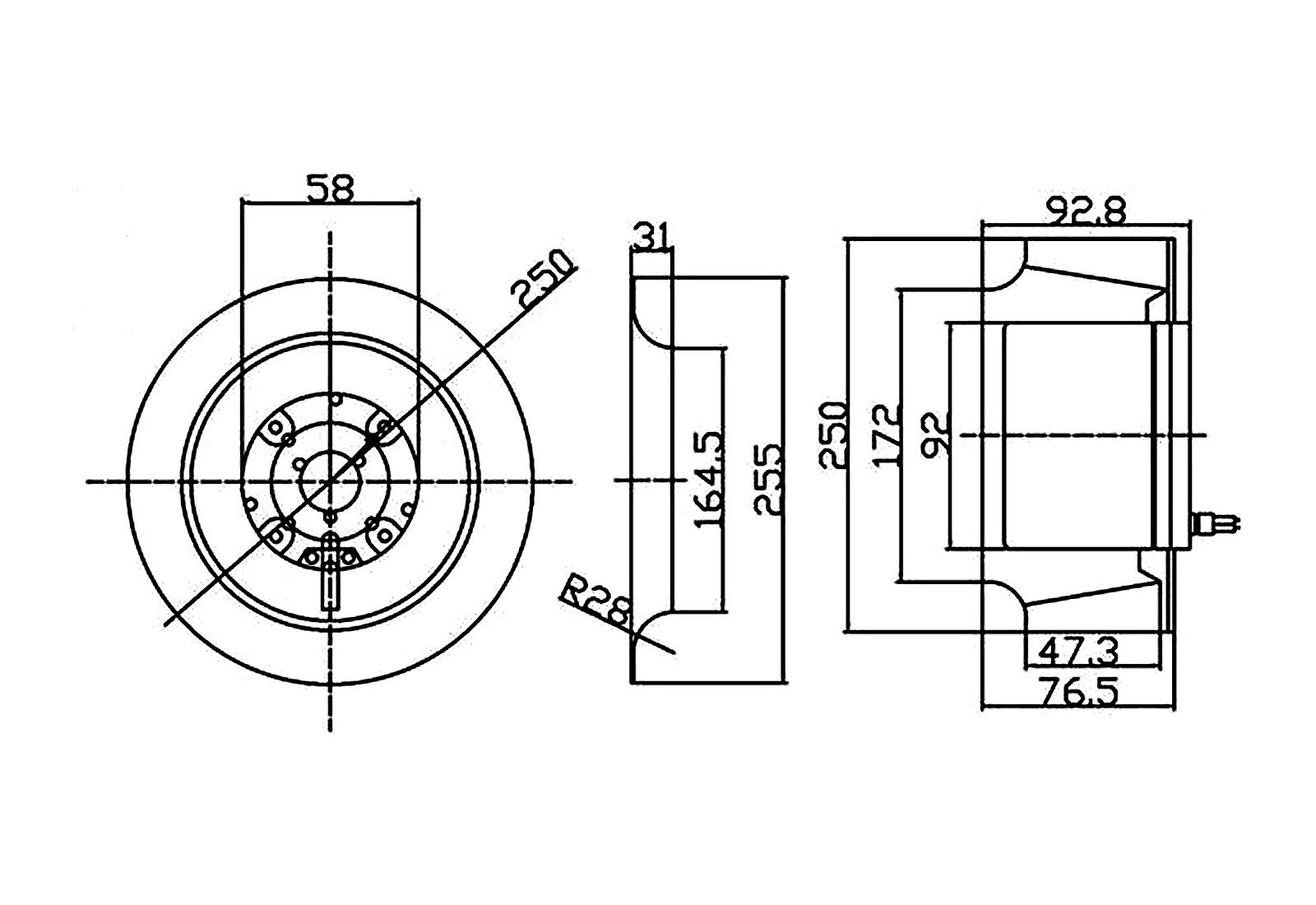

尺寸圖

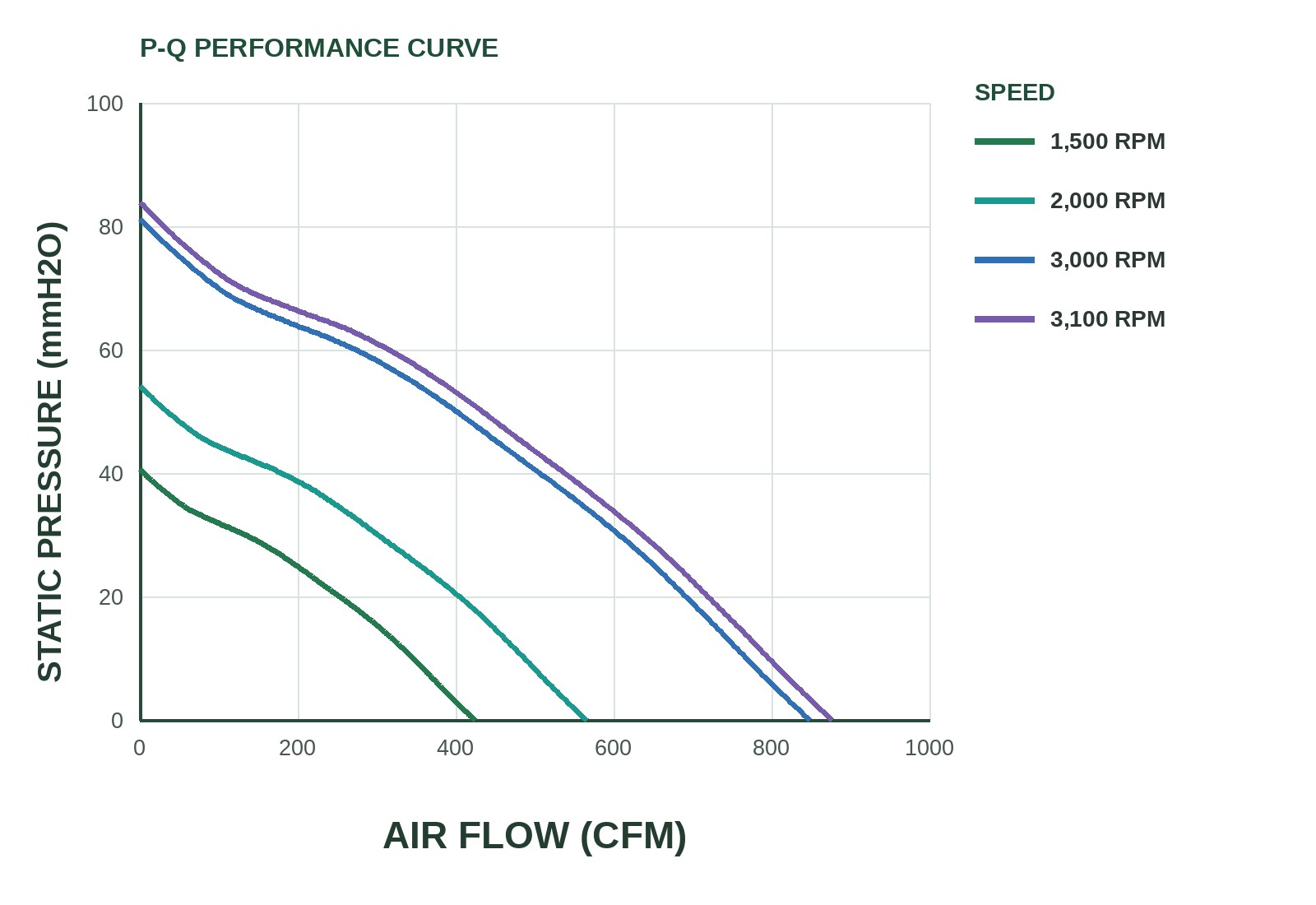

P&Q 曲線圖
訊號輸出選擇
本系列的 FG／PWM／RDH／RDL／LD 訊號依型號選配，請以完整料號確認或洽詢業務。
| 訊號 | 方向 | 用途 | 訊號說明 |
|---|---|---|---|
| PWM | 控制輸入 | 脈寬調變轉速控制 | 業界常見控制頻率為 25 kHz ±10%；0% 占空比可能為最低轉速或停止，建議控制區間常為 20–100%，仍須依完整料號承認書確認。 |
| VPWM | 控制輸入 | DC 電壓訊號轉速控制 | EC 系列以外部直流控制電壓調整轉速；常見控制範圍為 0-5 V 或 0-10 V。控制線須與風扇電源負極共地，實際輸入範圍、線色、阻抗及最低轉速依完整料號承認書。 |
| FG / TACH | 狀態輸出 | 回報轉速脈波 | 常見為開集極／開汲極輸出，外接 4.7–10 kΩ 上拉；典型為每轉 2 脈波，RPM = FG Hz × 60 ÷ 2。上拉至主機邏輯電源，不直接接風扇電源。 |
| RDH / RDL | 警報輸出 | 鎖轉警報 Rotation Detector / Locked-rotor Alarm | RD 是鎖轉狀態輸出，不代表反向旋轉。RDH 在風扇鎖轉／停止時輸出高電位；RDL 在風扇鎖轉／停止時輸出低電位。常見為開集極輸出，啟動延遲與實際電位依完整料號承認書。 |
| LD | 警報輸出 | Life Detection 壽命／低轉速偵測 | 用於偵測轉速衰退或風扇老化；當轉速低於額定轉速約 70% 時輸出低電位警示。LD 與 RD 鎖轉警報功能不同，且僅部分型號提供。 |
訊號判讀：RDH／RDL 是同一種鎖轉警報的兩種輸出極性，LD 則是壽命／低轉速偵測；三者不可混用。線色不能作為功能判定依據。PWM／VPWM 為系列能力說明，實際型號、線色與控制範圍須依承認書確認。
典型訊號圖式
FG / TACH
轉速脈波輸出
連續脈波供主機換算轉速。常見為開集極輸出；每轉脈波數、上拉電壓與電阻須依個別型號確認。
PWM
脈寬調變轉速控制輸入
占空比用於設定轉速。頻率、振幅、有效占空比、最低轉速及輸入端接法不可視為通用值。
VPWM
DC 電壓訊號轉速控制輸入
外部直流控制電壓由 VPWM 線輸入，並與電源負極共地；轉速由最低值隨控制電壓上升至最高值，實際線色與範圍依承認書。
LD
Life Detection 壽命／低轉速偵測輸出
當轉速低於額定轉速約 70% 時輸出低電位，用於偵測性能衰退；LD 與 RD 鎖轉警報不同。
RDH / RDL
鎖轉警報的兩種輸出極性
RDH：鎖轉時為高電位；RDL：鎖轉時為低電位。兩者僅極性相反，皆用於判定風扇是否鎖轉／停止；啟動延遲與電氣規格依完整料號承認書。
圖式閱讀原則：以上為 MAX FLOW 功能概念圖，不是所有系列的固定電氣參數。實際設計前須取得完整料號的線色、額定值、上拉條件、輸出極性與失效狀態。
料號編碼說明
MFL系列
10025尺寸
D1電壓
H轉速
B軸承
PF訊號
IP68防護
範例 MFL10025D1-HBPF-IP68
由左至右依序為 MFL 系列、尺寸碼、電壓碼、轉速碼、軸承碼、訊號碼與防護等級；編碼順序與 DC FAN／BLOWER 一致，實際可選組合依完整料號承認書。
由左至右依序為 MFL 系列、尺寸碼、電壓碼、轉速碼、軸承碼、訊號碼與防護等級；編碼順序與 DC FAN／BLOWER 一致，實際可選組合依完整料號承認書。
MFL
DC 離心風扇
10025
尺寸碼：葉輪直徑 100mm、厚度 25mm
電壓碼
D055 VDC
D112 VDC
D224 VDC
D448 VDC
轉速碼
L低速
M中速
H高速
HH超高速
VH最高速
軸承碼
B雙滾珠軸承
S含油軸承
訊號碼
LLD
PPWM
FFG
RRD
訊號碼固定依 L → P → F → R 順序排列
PFPWM + FG
PRPWM + RD
R / RDLR 的鎖轉輸出預設為 RDH，不另加 H；只有低電位型才標記 RDL
IP55 / IP68
防護等級後綴；僅適用於有對應認證或承認書的完整料號
部分機種另有客製後綴（線長、接頭型式、防水等級等），
訂購前請向業務確認完整料號。
