60 秒速答
選大風量類型，如果...
- 機殼進出風口面積大、阻力低
- 戶外機櫃可搭配進風口防塵濾網
- 內部相對空曠，主要在「搬空氣」
- 典型：IT 機房、開放式機櫃、戶外控制箱
選高靜壓類型，如果...
- 密集鰭片、長管路、彎頭多
- 機殼內塞滿元件、阻力高
- 需要把空氣「推」過障礙
- 典型：伺服器、變流器、HVAC 風管、車用
看工作點，不看 max CFM
- 廣告數字是無阻力極限值
- 實際表現由「風扇曲線 ∩ 系統曲線」決定
- 合格工作點在曲線中間 30-70% 區間
- 沒 P-Q 曲線的風扇 = 規格不可靠
P-Q 曲線基本原理
P-Q 曲線是風扇規格表上最重要的圖，比 max CFM、max RPM、L10 壽命都重要 — 因為它告訴你風扇的「能力邊界」。
軸的定義
- X 軸 — Q（風量）：單位 CFM（cubic feet per minute）或 m³/min；代表單位時間內通過的空氣體積
- Y 軸 — P（靜壓）：單位 mmH2O、inH2O 或 Pa；代表風扇能克服的阻力
曲線兩端的物理意義
| 位置 | 物理意義 | 規格表標示 |
|---|---|---|
| 右下端（max Q, P=0） | 自由流動點 — 風扇前後完全無阻力時的最大風量 | 「Max Airflow」「自由流動 CFM」 |
| 左上端（Q=0, max P） | 停滯點 — 出風口完全被堵住時的最大靜壓 | 「Max Static Pressure」「最大靜壓」 |
| 中間區 | 正常運轉區 — 風扇實際運作的位置 | 規格表通常只標兩端，中間要看 P-Q 圖 |
很多廠商規格表只給「Max Airflow」跟「Max Static Pressure」兩個數字 — 這只描述兩個端點，中間怎麼變化要看 P-Q 圖。沒有 P-Q 圖的風扇，等於只給你一輛車的最高速度跟最大爬坡度，沒給扭矩曲線 — 你不知道任何中間轉速下能做什麼。

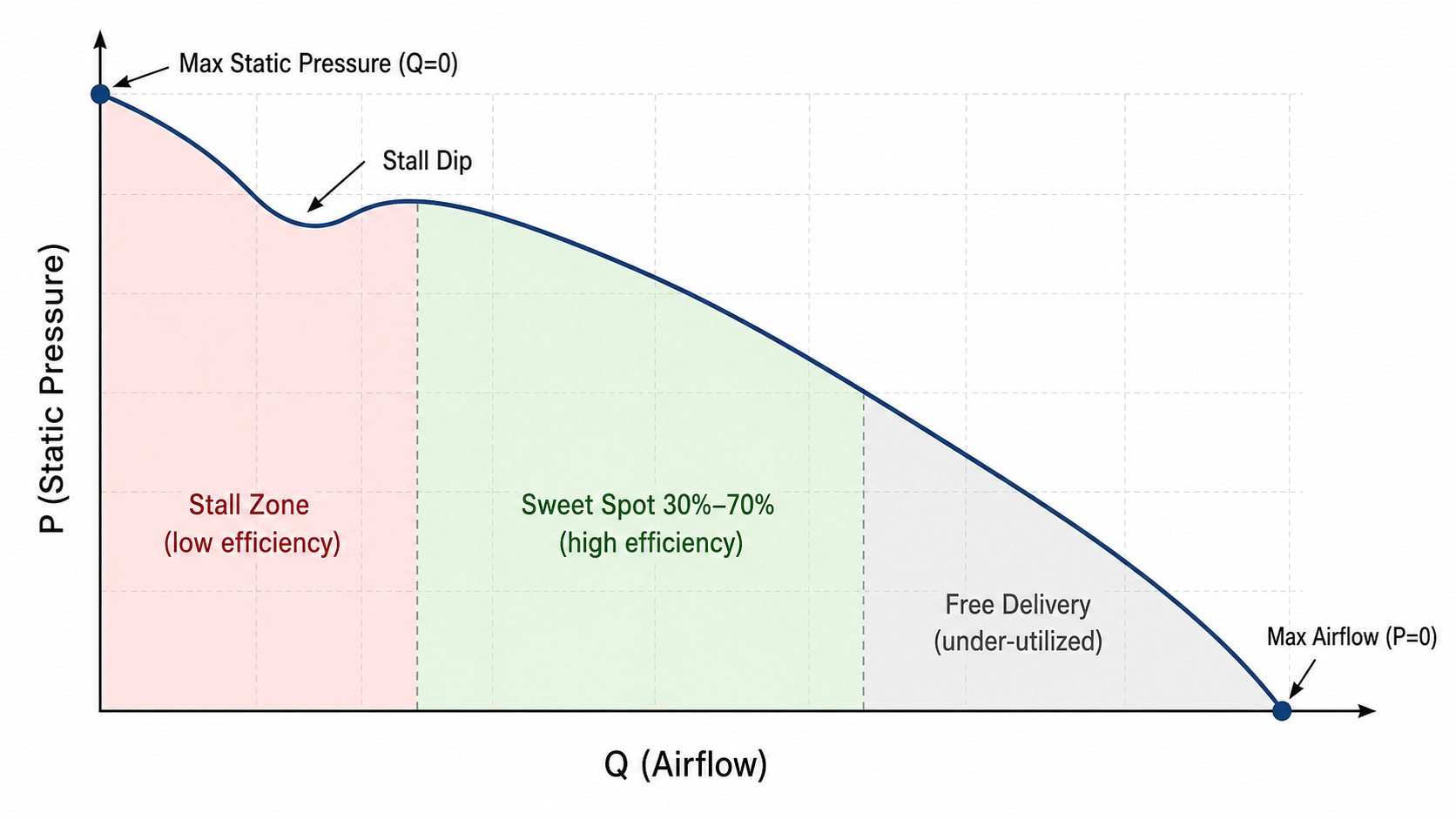

典型軸流風扇 P-Q 曲線示意

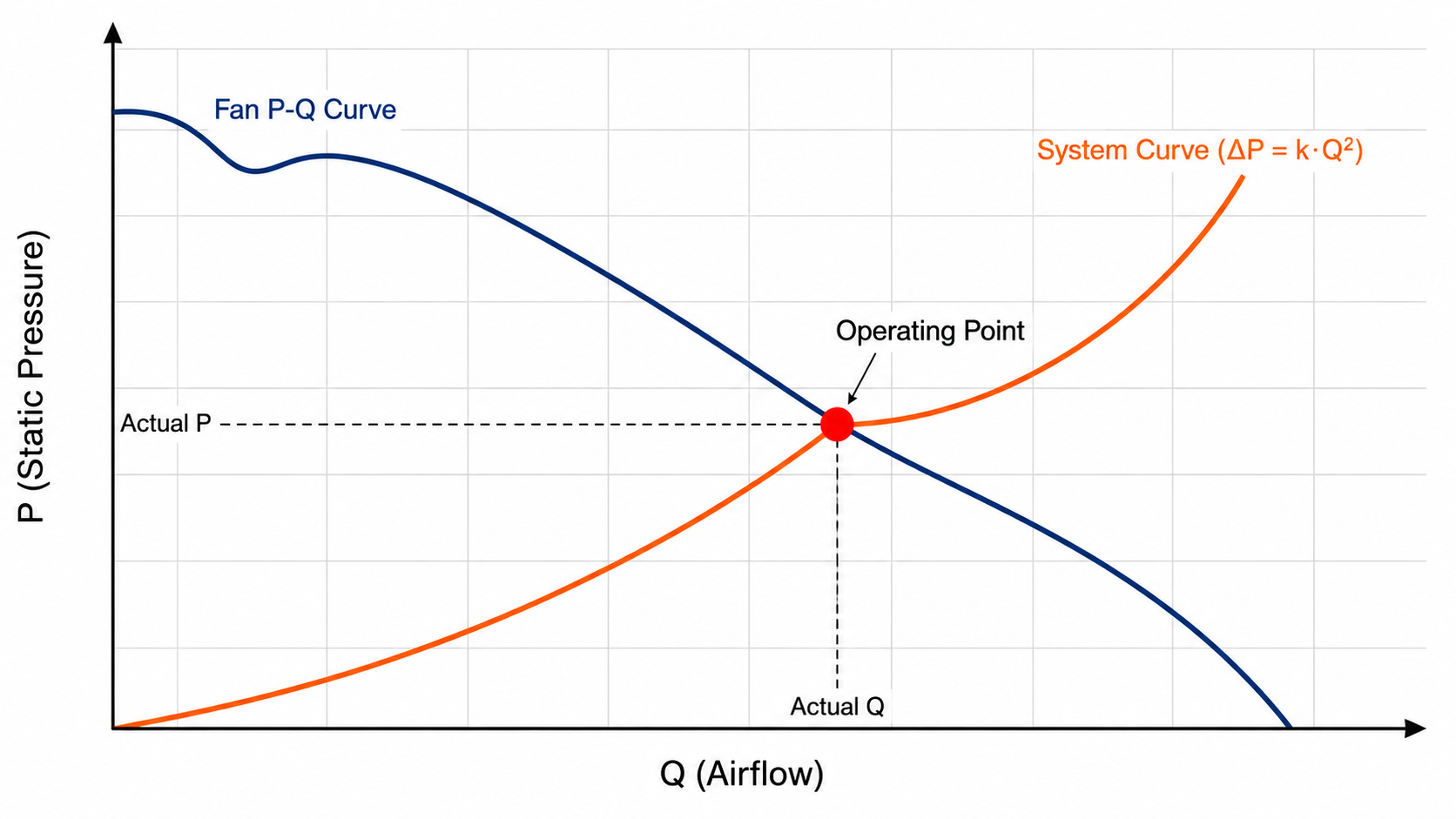

工作點：兩條曲線的交點
「風扇能做到多少」是風扇 P-Q 曲線定義的；「機殼需要多少」是系統曲線定義的。兩條線在某一點交叉 — 那就是工作點（operating point），代表風扇實際運轉時的真實風量+靜壓。
工作點的位置直接決定三件事：
- 實際風量 — 才是真正用來散熱的數字（不是廣告 CFM）
- 實際功耗 — 風扇在不同工作點消耗的電力差異可達 30-50%
- 實際噪音 — 工作點越靠近左上端（高靜壓），噪音通常越大
系統曲線是怎麼來的
系統曲線描述「機殼對通過空氣的阻力 vs 風量的關係」。物理規則：
ΔP = k × Q²
白話：阻力跟風量的平方成正比 — 風量加倍，阻力變 4 倍。所以系統曲線是一條從原點出發、向上彎曲的拋物線。k 是機殼幾何決定的常數，由濾網密度、鰭片間距、進出風口面積、彎曲管路、機殼內障礙物共同決定。
影響 k 值（阻力大小）的因素
| 因素 | 對 k 值影響 | 實務經驗 |
|---|---|---|
| 進出風口總開口面積 | 面積小 → k 大幅增加 | 開口面積建議 >機殼截面 30% |
| 濾網密度與髒污 | 細密濾網 + 髒污 → k 增加 2-5 倍 | 設計時用最壞狀況算 |
| 內部障礙（PCB、線材） | 越擠 k 越大 | 留足夠通風路徑 |
| 鰭片間距與長度 | 密集鰭片 + 長路徑 → k 增加 | 常見熱交換器壓降 5-15 mmH2O |
| 管路彎曲 | 每個 90° 彎增加 0.5-1.5 倍直管壓降 | HVAC 風管尤其要算 |

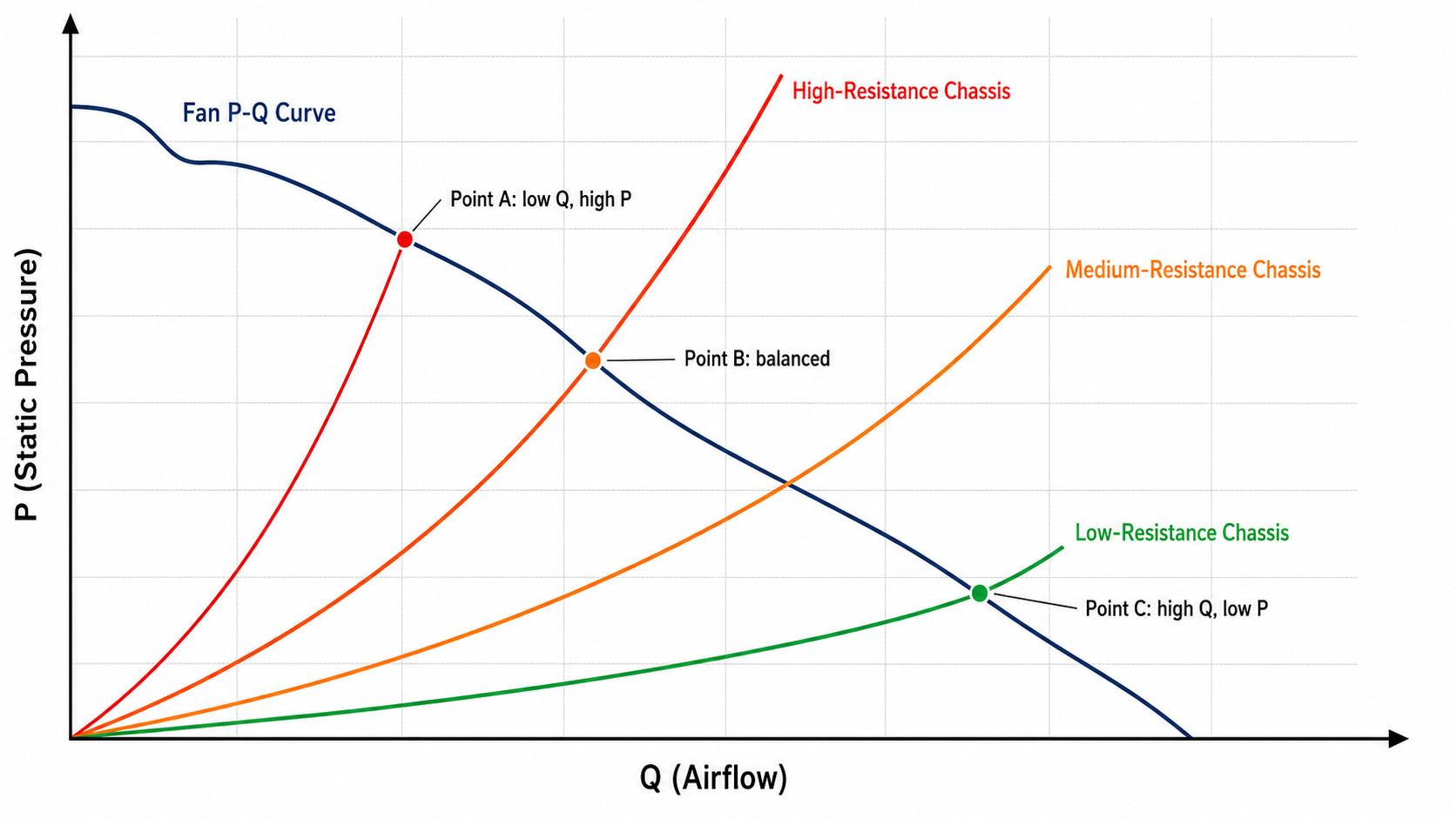

同樣風扇、不同機殼，工作點差很多
下面這張示意圖展示同一顆軸流風扇裝進三種機殼的不同工作點：

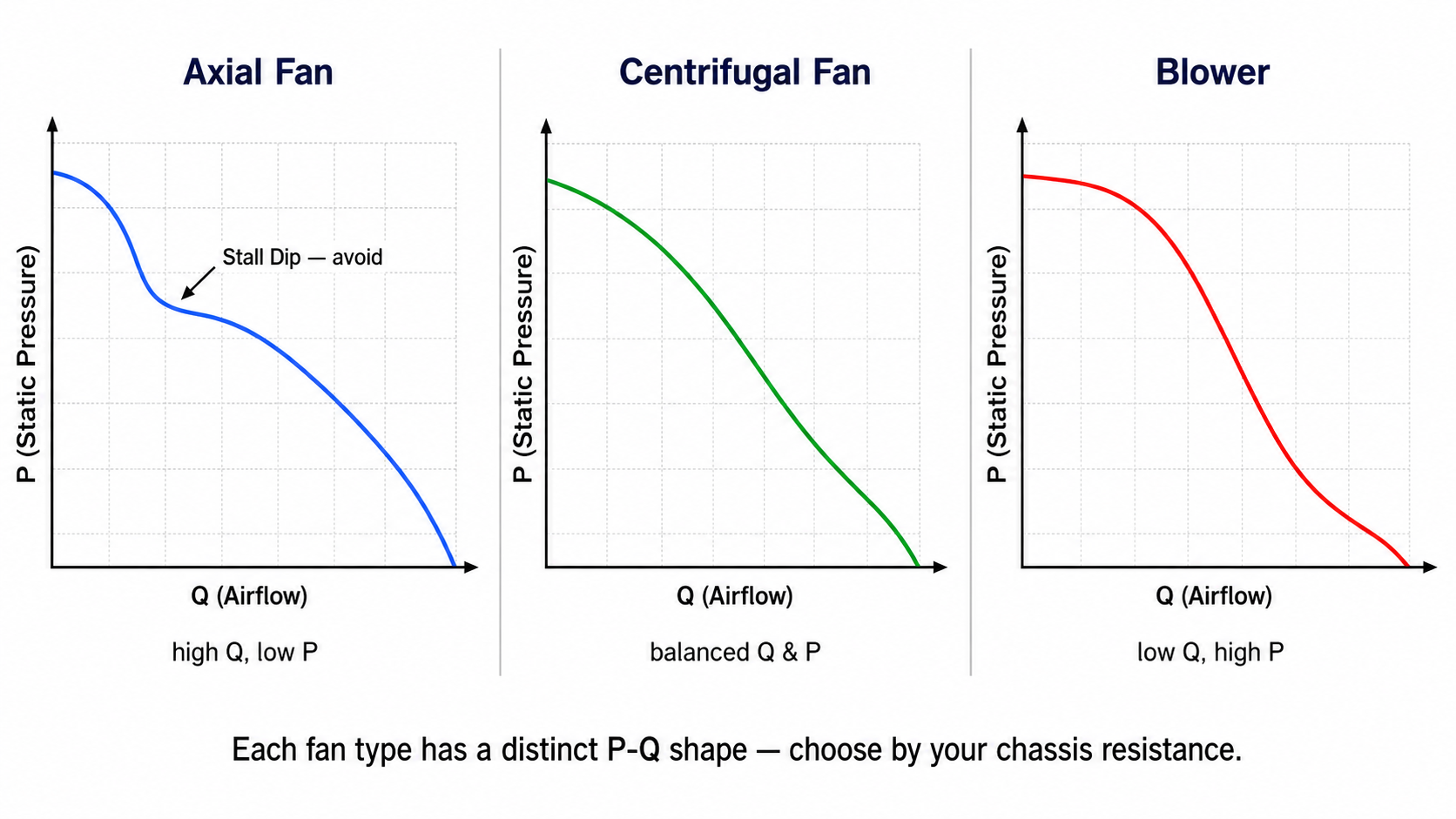

三種典型風扇的 P-Q 形狀
不同類型風扇的 P-Q 曲線形狀差異很大，決定它們適合什麼應用：

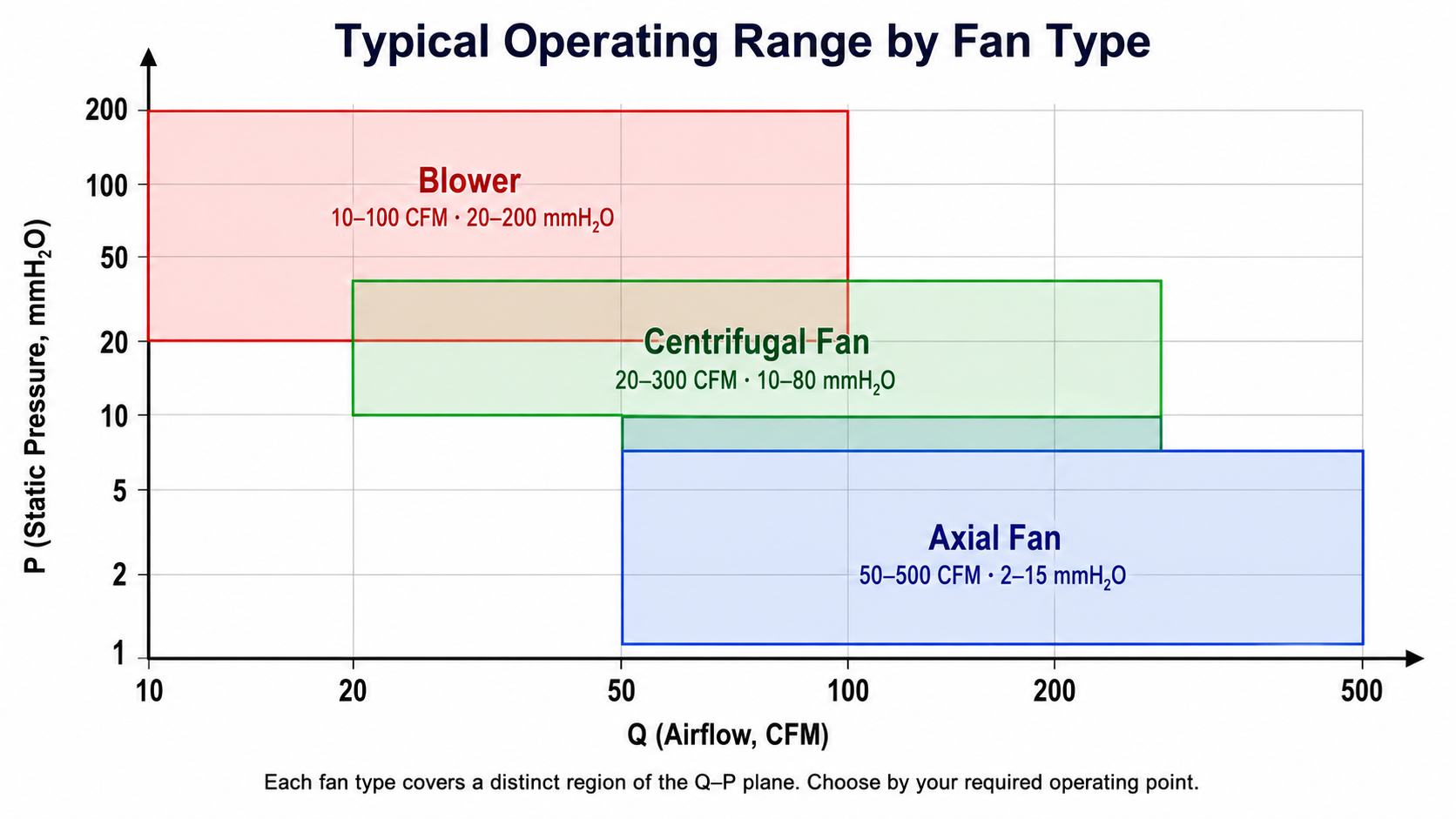

| 風扇類型 | 典型 max Q | 典型 max P | 適合應用 |
|---|---|---|---|
| 軸流風扇（Axial） | 50 - 500 CFM | 2 - 15 mmH2O | 開放/低阻機櫃、IT 機房、戶外機櫃 + 防塵濾網、一般通風 |
| 鼓風機（Blower） | 10 - 100 CFM | 20 - 200 mmH2O | 長管路、高阻機殼、HVAC 風管、汽車冷卻 |
| 離心風扇（Centrifugal Fan） | 20 - 300 CFM | 10 - 80 mmH2O | 中阻力應用、HVAC、中型機台 |
軸流風扇曲線特徵
軸流風扇 P-Q 曲線在中段通常有個「失速凹陷（stall dip）」 — 當工作點推到接近最大靜壓時，氣流分離造成效率突降。所以軸流風扇不要運轉在曲線左上端 — 不只噪音大，還會出現氣流不穩、效率低、馬達負荷震盪。
鼓風機曲線特徵
鼓風機 P-Q 曲線比較平滑，沒有失速問題，能在大範圍靜壓下穩定運轉。代價是同尺寸下風量比軸流風扇小。
選型決策樹
- 機殼工作點預估靜壓 < 5 mmH2O → 選軸流風扇
- 工作點 5-15 mmH2O → 軸流（38mm 厚款）或中型離心
- 工作點 15-50 mmH2O → 離心風扇或小型鼓風機
- 工作點 >50 mmH2O → 鼓風機（軸流到不了這壓力）
合格工作點落在曲線哪裡
理想工作點落在 P-Q 曲線的中間 30-70% 區間，遠離兩端。為什麼？
| 區間 | 位置 | 問題 |
|---|---|---|
| 右下 0-30% | 太靠近自由流動點 | 機殼太通暢、風扇能力沒發揮、可能 over-spec 浪費錢 |
| 中間 30-70% | 甜蜜點 | 高效率、低噪音、高可靠 ✓ |
| 左上 70-100% | 太靠近最大靜壓 | 軸流可能進入失速區、效率降、噪音大、長期負荷震盪 |
＊ 上述 30-70% 為一般軸流風扇的概略原則。不同類型風扇、不同葉型設計的最佳區間會略有差異（例如鼓風機的有效區間更寬），具體型號的最佳工作區建議由風扇供應商提供 P-Q 圖時一併標示，或在規格定案前以樣品實測驗證。
如何取得你機殼的系統曲線
三個方法，從最準到最快：
方法 A：CFD 模擬（最準，需專業）
用 ANSYS Fluent、SimScale、Autodesk CFD 等工具對機殼建立 3D 模型，輸入濾網阻力參數、鰭片幾何、進出風口位置，模擬不同風量下的壓降。產出的系統曲線可疊到風扇 P-Q 圖上找工作點。優點：精確、可在原型完工前完成；缺點：需要 CFD 工程師、單次建模 2-5 天、軟體授權昂貴。CFD 通常由客戶內部 CAE 工程師或外部 CAE 顧問公司執行，MAX FLOW 不提供 CFD 服務，但可提供風扇詳細性能數據（P-Q、噪音、轉矩、轉速曲線）給客戶或顧問公司作為輸入條件。
方法 B：風洞 / Fan Tester 實測（最直接）
把實體機殼放進風洞測試腔，量測不同強制風量下需要多少壓力推過。設備：AMCA 210 / ISO 5801 規範的標準風洞，或廠家自製 fan tester。優點：實機真實數據；缺點：需要實體樣品、測試成本高（外包單次 NT$ 30,000-100,000）。
方法 C：估算法（最快，誤差大）
把機殼內各阻力源的壓降加總：
- 進風口收縮：依面積比例估算（10-30% 面積比 → 約 1-3 mmH2O）
- 濾網：依廠商給定 vs 風量曲線（典型 1-5 mmH2O at rated flow）
- 鰭片 / 熱交換器：依廠商規格（5-15 mmH2O 常見）
- 管路彎曲：每個 90° 彎 0.5-1.5 mmH2O
- 出風口：類似進風口
各項相加得到「在某參考風量下的總壓降」— 這是系統曲線的一個點。再用 ΔP ∝ Q² 規則外推到其他風量。
＊ 估算法誤差通常 ±30-50%，僅供初步選型。規格定案前建議以方法 A 或 B 驗證，特別是高密度應用（伺服器、醫療設備、車用）— 估算偏差 30% 在這類應用會直接導致過熱失效。
5 個典型應用情境
大型 IT 機房，機架前後門部分開放，靠空調主機處理整體溫度，風扇只負責局部加強氣流循環。
戶外控制機櫃，進風口裝粉塵濾網，出風口有百葉窗。內部 PLC、繼電器、變壓器塞得滿。
1U 伺服器，前後距離短、PCB 密度極高、CPU 散熱片鰭片密、風阻極大。
商辦中央空調，長距離風管、多個彎頭、終端有過濾網跟散流器。
醫療設備內部精密電子，要求低噪音、高可靠、嚴格散熱要求。
6 個最常見的選型錯誤
「200 CFM 的風扇」聽起來很厲害，但那是無阻力下的數字。裝進有濾網的機殼可能只剩 60 CFM。
濾網髒了壓降會增加 2-5 倍，工作點會大幅左移、風量驟降。設備運轉幾個月後就過熱。
並聯只在低阻力系統下接近 1.7-1.9 倍，高阻力系統下幾乎沒提升。設計時假設 2× 然後散熱不夠。
機殼壓降需要 50 mmH2O，買了一顆 max P = 8 mmH2O 的軸流風扇。完全推不動。
機殼內部風扇選對了，但進風口開口面積只有 5%，整個系統的瓶頸在開口、不在風扇。
PC 風扇規格表通常只標 max CFM，沒給工業級 P-Q 圖。裝進工業機櫃實際表現遠不如紙面。
